GODIAG GT105 ชุด ECU IMMO Plus GT107 อะแดปเตอร์อ่าน/เขียนข้อมูลเกียร์ DSG สำหรับ DQ250, DQ200, VL381, VL300, DQ500, DL501 เข้ากันได้กับ PCMTuner, Kess V2, PCMFlash, KTMBench ฯลฯ

GODIAG GT105 ECU IMMO Kit Plus GT107 DSG Gearbox ข้อมูลอ่าน / เขียนปรับเปลี่ยนสําหรับ DQ250, DQ200, VL381, VL300, DQ500, DL501 รองรับกับ PCMTuner, Kess V2, PCMFlash, KTMBench ฯลฯ

GODIAG GT107 ECU IMMO Kit เป็นตัวปรับการเชื่อมต่อกล่องเกียร์ DSG วิศวกรดูแลกล่องเกียร์ DSG สามารถคลอน ตรวจสอบและซ่อมแซมกล่องเกียร์ ECU DSG และยังสามารถอ่านเขียนและปรับข้อมูลสําหรับ DSG Gearbox ECU ผ่าน PCMFlash และ Kess V2 เป็นต้น. ตัวปรับตัวนี้มีการเลือกอัตโนมัติและมือสําหรับโปรแกรม PCMFlash สําหรับการอ่านและเขียนข้อมูลคุณสามารถเลือก "อัตโนมัติ" และสําหรับการวินิจฉัยคุณสามารถเลือก "มือ" สําหรับโปรแกรมอื่น kessv2,DQ200, DQ250, DQ500 คุณยังสามารถเลือก "คู่มือ"
นอกจากนี้ด้วยพลังงานแบตเตอรี่รถยนต์ อัดแปลงสามารถอ่านและเขียนข้อมูล DSG Gearbox ได้โดยตรง และคุณสามารถตรวจสอบสถานะการสื่อสารได้อย่างชัดเจนระหว่างกระบวนการอ่านและเขียนข้อมูล

จุดเด่น:

1อ่าน/เขียนข้อมูล DSG Gearbox
2งานสําหรับ DQ250, DQ200, VL381, VL300, DQ500, DL501
3. เหมาะสมกับPCMTuner,Kess V2, PCMFlash, KTMBench เป็นต้น
4การเชื่อมต่อง่าย และการตอบสนองรวดเร็ว

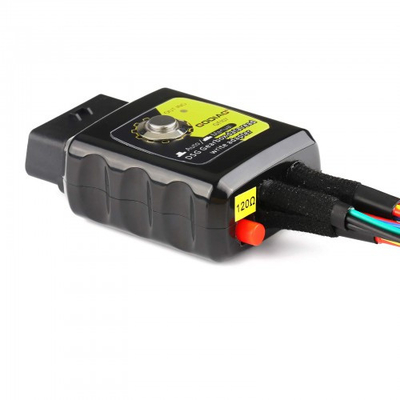

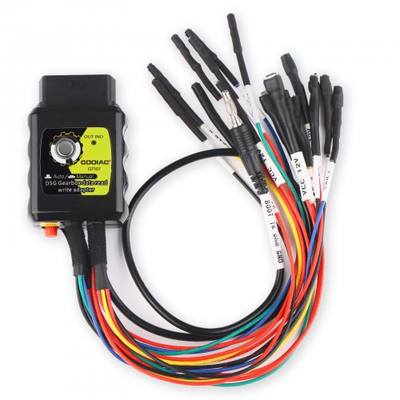

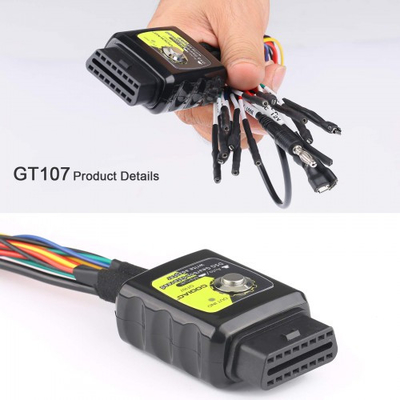

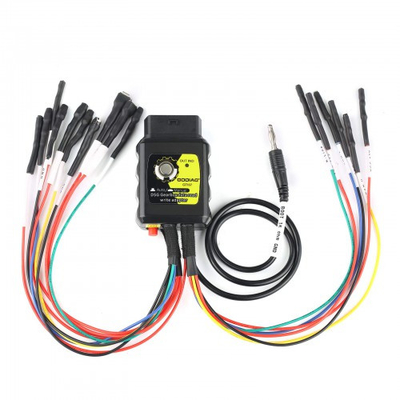

GODIAG GT107 DSG Gearbox Data Adapter รองรับการเชื่อมต่อของ:

Renault DC0/DC4 Gen2
โฮนด้า LUK UDCT
DQ200 (0AM) [WR/CK]
DQ250C (02E) [RD/WR/CK]
DQ250E/F (02E) [WR/CK]
DQ200MQB/G2 (0CW) [WR/CK]
DQ250MQB (0D9) [WR/CK]
VL300/V30 (01J/0AN) [WR/CK]
VL381 (0AW) [WR/CK]
DL501/G2 (0B5) [WR/CK]
การอ่าน DQ500 (0BH/0BT) [RD/WR/CK] เมื่อใช้การเชื่อมต่อตรง
DQ200/MQB/G2 Boot (MICRO) [RD/WR/CK]
DQ200/MQB/G2 Boot (EEPROM) [RD/WR]
DQ250E/F/MQB Boot (MICRO) [RD/WR/CK]
DQ250E/F/MQB Boot (EEPROM) [RD/WR]
VL300/V30 BSL (FLASH) [RD/WR/CK]
VL300/V30 BSL (EEPROM) [RD/WR/CK]
VL381 Boot (MICRO) [RD/WR/CK]
VL381 Boot (EEPROM) [RD/WR]
DL501/G2 Boot (MICRO) [RD/WR/CK]
DL501/G2 Boot (EEPROM) [RD/WR]

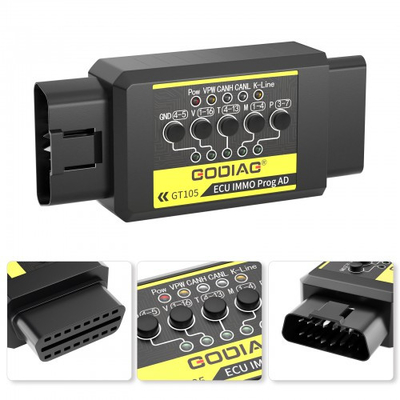

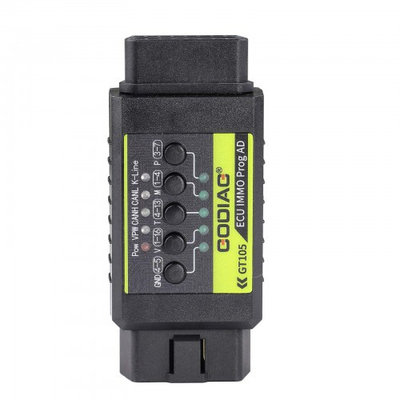

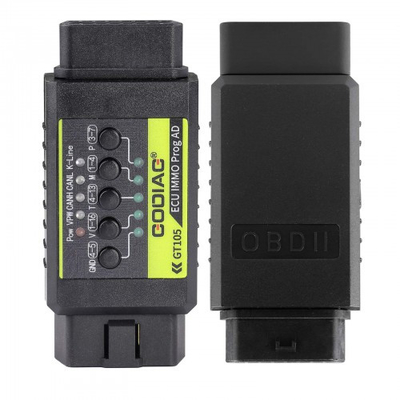

GT105 ECU IMMO Prog Adapter คุณสมบัติ:

-สายเชื่อมต่อ ECU แบบโปรโตคอลเต็ม สําหรับการปรับพลังงานโปรแกรม ECU
-OBD2 อิสระ PIN 4 ร่าง GND, สัญญาณ PIN5 GND สําหรับการเขียนโปรแกรมพิเศษของโมดูลบาง.
-PIN4 และ PIN5 สามารถเปลี่ยนระหว่างการตัดสั้นและไม่ตัดสั้น
- สมาธิ OBD2 อิสระ PIN4, PIN5.
- ที่นั่งผู้หญิงทองแดงบริสุทธิ์รองรับการใส่และถอดซ้ํา ๆ และมีอายุการใช้งานยาวนาน
- แบตเตอรี่คลิปที่ได้รับการรักษาด้วยสเปรย์เกลือที่เป็นมิตรต่อสิ่งแวดล้อม, ความหนา 0.5 มม.
-สายแบตเตอรี่รถไฟฟ้า DC ใช้สาย 0.75mm2 2-core sheathed ซึ่งรองรับ DC5.5 * 2.5 / DC5.5 * 2.1 อินเตอร์เฟซ
- เครื่องเชื่อม DC มีไฟ 7A ที่สามารถรีเซ็ตได้
- อินเตอร์เฟซพลังงาน DC เครื่องเชื่อมพลังงานห้องปฏิบัติการ
- สูตรบีโอดี2 คุณภาพดี

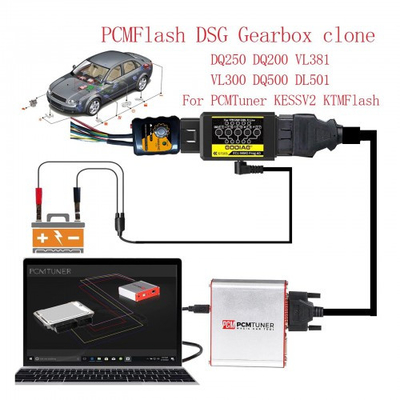

แผนการเชื่อมต่อ:





สัญลักษณ์การเชื่อมต่อและการทํางาน:

ใช้กับ PCMtuner


การดําเนินงานง่าย
1. ติด Godiag GT107 กับกล่องเกียร์ ECU DQ250, DQ200, VL381, VL300, DQ500, DL501
2. ติดต่อ Godiag ECU IMMO Prog AD และเชื่อมต่อ 12V 2A แหล่งไฟฟ้า DC

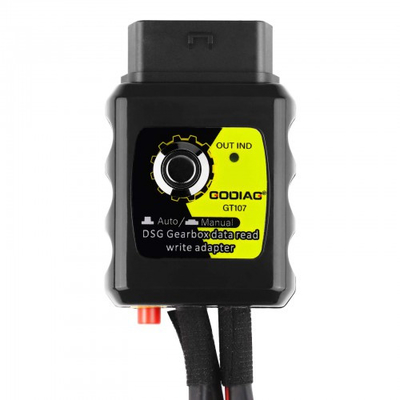

3.สวิตช์จุดไฟแบบแอนาล็อกของ GODIAG GT107 อยู่ในโหมด อัตโนมัติ ถ้ามันไม่ได้กด และอยู่ในโหมด อัตโนมัติ ถ้ามันถูกกดลงกรุณาเลือกโหมดที่ตรงกันในโปรแกรมสําหรับการอ่านข้อมูล)
4เชื่อมต่อ PCMFlash, PCMTuner J2534ผ่าน
5. เชื่อมต่อคอมพิวเตอร์เพื่อเปิดโปรแกรม และเลือก ลงออโต้

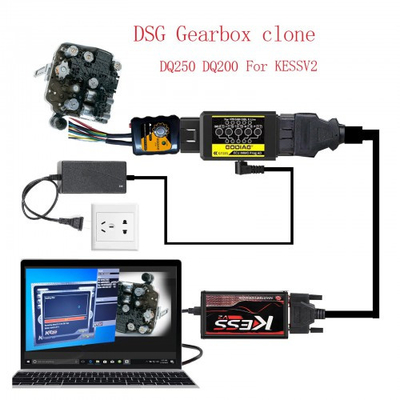

ใช้กับ KESSV DQ200, DQ250, DQ500:

การดําเนินงานง่าย
1. ติด Godiag GT107 กับกล่องเกียร์ ECU DQ250, DQ200, DQ500
2. ติดต่อ Godiag ECU IMMO Prog AD และเชื่อมต่อแบตเตอรี่รถยนต์หรือ 12v 3A พลังงาน
3.เชื่อมต่ออุปกรณ์ kessv2 และกดสวิทช์ GT107s เพื่อให้มันอยู่ในโหมดการจุดไฟ
4เชื่อมต่อคอมพิวเตอร์ เพื่อเปิดโปรแกรม

ใช้ในรถ:

การดําเนินงานง่าย
1. ติด Godiag GT107 กับกล่องเกียร์ ECU DQ250, DQ200, VL381, VL300, DQ500, DL501
2ติดต่อ ECU Godiag IMMO Prog AD และเชื่อมแบตเตอรี่รถยนต์
3.สวิตช์จุดจุดไฟแบบแอนาล็อกของ Godiag GT107 อยู่ในโหมด Auto ถ้ามันไม่ได้กด และอยู่ในโหมด Manual ถ้ามันกดลงกรุณาเลือกโหมดที่ตรงกันในโปรแกรมสําหรับการอ่านข้อมูล).
4เชื่อมต่อ PCMFlash, PCMTuner J2534ผ่าน
5. เชื่อมต่อคอมพิวเตอร์เพื่อเปิดโปรแกรมและเลือก ลงมือ

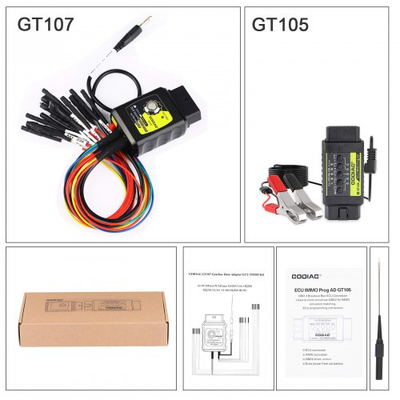

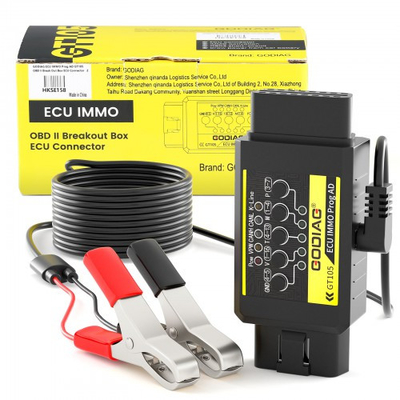

แพ็คเกจรวมถึง:

1pc x Godiag ECU IMMO โปรแกรม AD
1pc x DSG Adapter
1pc x สายไฟฟ้าพร้อมคลิปแบตเตอรี่
1pc x โซน
