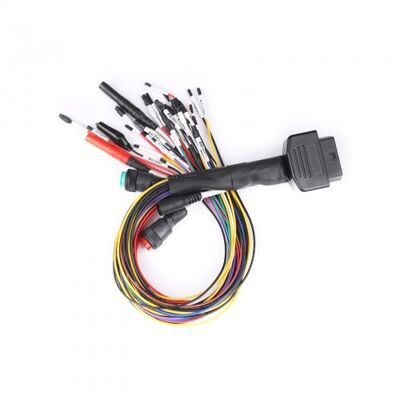

สายเคเบิล Tricore Breakout ล่าสุด GODIAG โปรต็อกอลเต็ม OBD2 สายเคเบิล Jumper สําหรับ MPPS/Kess V2/Vident/Fgtech/Byshut DisProg

คําอธิบายสินค้า

GODIAG Full Protocol OBD2 Jumper ใช้ในการเชื่อมต่อ ECU กับ ECU โปรแกรมผ่าน MPPS, FGTECH, KESSV2, BYSHUT, DISPROG

GODIAG โปรต็อกอลเต็ม OBD2 ฟังก์ชัน Jumper:

1. รองรับการจําหน่ายพลังงาน DC
2. รองรับการคุ้มครองความปลอดภัยหัวกล้วย โปรแกรมซูเปอร์ การเชื่อมต่อพอร์ตพิเศษ การจัดหาพลังงาน
3GND4 อิสระ GND5 [ตอบสนองความต้องการของโปรแกรม ECU พิเศษ]
4. พร้อมคลิปบูท GND4 รองรับกับอุปกรณ์การเขียนโปรแกรม เช่น MPPS, FGTECH, KESSV2
5กับสวิทช์วงจรสั้น GND4 GND5 [บาง ECUs ต้องการที่จะเปลี่ยนไปยังโหมดวงจรสั้นเมื่อการเขียนโปรแกรม]

หมายเหตุ: สวิตช์ของ GND4-5 ปกติจะกดเพื่อทําให้มันเบา เมื่อบาง ECUs ต้องการที่จะเชื่อมต่อเป็นอิสระกับ GND4 และ GND5 ปล่อยสวิตช์

6ด้วยสวิตช์แบบแอนาล็อกการจุดไฟ [พร้อมกับสายไฟจุดไฟขนาดใหญ่ 1 และขนาดเล็ก 2]
7. รองรับการเชื่อมต่อโปรโตคอลเต็ม obd2 มาตรฐาน [สาย K สองสาย, สาย CAN สองสาย], 3 แพล็กไฟฟ้าขนาดใหญ่และขนาดเล็ก 2 แพล็กไฟฟ้าขนาดใหญ่ 4 GND, GND ขนาดเล็ก 4
8อุปกรณ์พร้อมกับระบบต่อรองการสื่อสารแบบ CAN

สัญลักษณ์การเชื่อมต่อของเครื่องเชื่อมพลังงานโปรแกรมที่ตั้งไว้

สัญลักษณ์การเชื่อมต่อการเขียนโปรแกรม FGTECH

สัญลักษณ์การเชื่อมต่อ MPPS ECU

สัญลักษณ์การเชื่อมต่อ ECU KESS V2

สวิตช์จุดไฟแบบแอนาล็อกคืออะไร?

หลังจากที่กดสวิทช์จุดไฟของ ING แล้วเส้นที่ติดด้วย ING12V จะมี 12v ซึ่งเป็นสวิทช์จุดไฟแบบอนาล็อกอุปกรณ์จะเตือนให้เปิดหรือปิดสวิตช์จุดไฟ.

เนื้อหาของชุดเคเบิล:

7 pin Knorr, Wabco คาเบิ้ลแอดป์เตอร์รถยนต์ X 1
12 ปิน MAN แอดป์เตอร์เคเบิล X 1
สายแอดป์เตอร์ MAN 37 ปิน X 1
สายสลับ IVECO-30P X 1
SCANIA -16P แอดป์เตอร์เคเบิล X 1
สายปรับ BENZ-14P X 1
สายปรับ Renault-12P X 1
สายสลับ VO-LVO-8P X 1

แพ็คเกจรวมถึง:

1 ชุด x GODIAG โปรต็อกอลเต็ม OBD2 กระโดด
