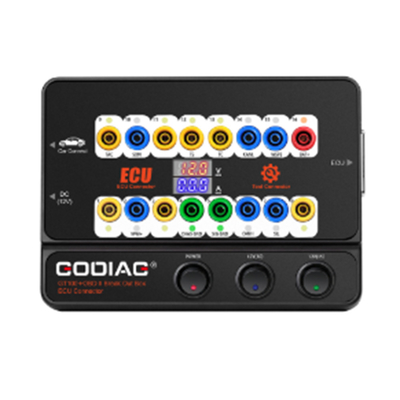

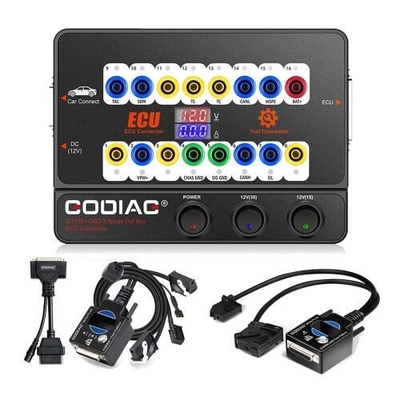

GODIAG GT100 Pro GT100+ Breakout Box กับ BMW CAS4 CAS4+ และ FEM/BDC พลาตฟอร์มการทดสอบ

คําอธิบายสินค้า

• การรับประกัน 1 ปี
• ใช้กับ KESS V2 และ Ktag
• การเชื่อมต่อ ECU + เครื่องตรวจจับพฤติกรรมโปรต็อกอล OBDII + จอแสดงกระแสไฟฟ้า
• สายเคเบิลสามารถขยาย, ด้วยตัวปรับเฉพาะทาง
• รองรับกับเครื่องมือจาก LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG และอื่นๆ
• เปลี่ยนแปลงอินเตอร์เฟซการวินิจฉัย OBD1 เป็นอินเตอร์เฟซการวินิจฉัย OBD2 มาตรฐาน
• ใช้กับพลาตฟอร์มทดสอบ BMW-CAS4 Adapter เพื่อตรวจสอบว่าการเขียนโปรแกรมกุญแจ CAS4 ทํางานได้ดีหรือไม่

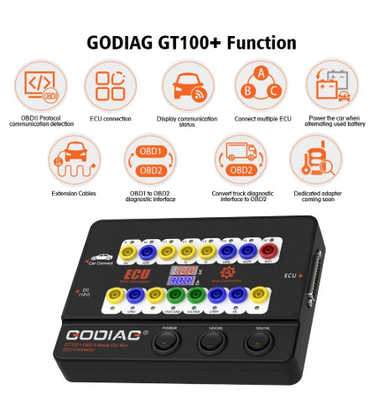

GT100+ โปร VS GT100

1. GT100+ เพิ่มตัวแสดงไฟฟ้าอิเล็กทรอนิกส์
2. GT100+ เพิ่มการสื่อสารโครงการ CANBUS
3. กําหนดเครื่องมือ / เครื่องกักตัวใหม่เมื่อกุญแจทั้งหมดหายไป

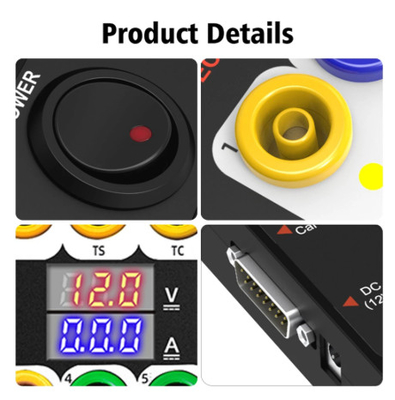

1.GT100+ เพิ่มการแสดงไฟฟ้าอิเล็กทรอนิกส์

บนเบนจ์เชื่อมต่อโมดูล ECU โดยใช้เครื่องเชื่อมกล้วย หรือ db25 ที่กําหนดไว้ ECU adapter, Godiag GT100 + จะแสดงกระแสไฟฟ้าอิเล็กทรอนิกส์

ข้อดีในการแสดงค่ากระแสไฟฟ้า:

ผู้ใช้สามารถมองเห็นในแง่อินทรีย์สถานะปัจจุบันของ ECU ไม่มีการแสดงปัจจุบันหรือปัจจุบันที่แสดงจริงไม่สอดคล้องกับปัจจุบันที่คาดหวังของช่างจากนั้นคุณสามารถตรวจสอบทันทีว่าสายไฟผิดหรือไม่ถ้าสายไฟถูกต้อง เขาสามารถตัดสินว่า ECU อาจแตก ดังนั้นมันไม่จําเป็นต้องดําเนินการสื่อสารการวินิจฉัยและสามารถซ่อม ECU ได้โดยตรง

ถ้ามันแสดงให้เห็นว่ากระแสไฟฟ้ามากเกินไป คุณก็สามารถตรวจสอบได้ ว่าสายไฟฟ้าเชื่อมไม่ถูกต้อง หรือ ECU ผิด

2. GT100+ เพิ่ม CANBUS โปรต็อกอลสื่อสาร

GT100+ Pin 1, 9, 3, 11 12, 13, 8 [ตรงกับตัวเชื่อมกล้วยสีเหลืองบนเครื่อง] อินเตอร์เฟซโปรโตคอล obd2 ที่ไม่ใช่มาตรฐานนี้อาจแสดงโปรโตคอลการสื่อสาร CAN BUS หรือ K-LineGT100 สามารถแสดงโปรโตคอล K-Line Pwm Vpw+ KWP 2000 เท่านั้น.GT100+ จะแสดง CANBUS K-Line Pwm Vpw+ KWP 2000 การสื่อสารโปรโตคอล

3.รีเซ็ตเครื่องมือ / immobilizer เมื่อกุญแจทั้งหมดสูญเสีย

เมื่อคุณต้องการโปรแกรมกุญแจสําหรับ VW, Porsche, Mitsubishi และรถอื่น ๆ ที่มีกุญแจหายไปทั้งหมด หรือโปรแกรม ECU Toyota,คุณจําเป็นต้องเปิดแทชบอร์ด (เครื่องมือรีเซ็ต) หรือปลุกโมดูล immobilizer ก่อนจากนั้นคุณสามารถทํางานโดยตรงโดยใช้ GT100 GT100 +

a.สําหรับกุญแจ Porsche และ VAG รุ่นที่ 4 / รุ่นที่ 5 (เช่น A6L Touareg A4 Q5 A7 ใหม่) กรุณาใช้ GT100+ ไปยังเครื่องเชื่อมลูกกล้วยสั้น PIN 16 ′′-PIN 1 เพื่อจุดประกายแผ่นจานมือหลังจากนั้นใช้เครื่องมือการเขียนโปรแกรมที่สําคัญเพื่อเชื่อมต่อกับตัวปรับตัวหญิงของ GT100 + สําหรับการรวบรวมข้อมูล. ดาร์ชบอร์ดของรถยนต์บางชนิดจะไม่ส่องแสง แต่ยังสามารถรวบรวมข้อมูลได้ เช่น: A6L Q7

b.เพื่อเปลี่ยน ECU ของเครื่องยนต์ของ Toyota หรือใช้โปรแกรมกุญแจบางอย่างที่จะโปรแกรม Toyota เมื่อกุญแจทั้งหมดสูญเสีย

c.เพื่อโปรแกรมกุญแจ Mitsubishi กับกุญแจทั้งหมดที่หายไป หรือตั้ง OBDII เมื่อกุญแจไกลทั้งหมดหายไป กรุณาตัดสายสั้น PIN1-PIN4

สําหรับผลงานอื่น ๆ ที่ Godiag GT100 + ECU Bench Connector สามารถทําได้ มันเหมือนกับ Godiag GT100

โปรแกรมทดสอบ GODIAG สําหรับ BMW FEM/BDC

โพลตฟอร์มทดสอบการเขียนโปรแกรม FEM / BDC ของ Godiag เป็นอุปกรณ์ที่พัฒนาเพื่อนักทําประตู BMW, วิศวกรบํารุงรักษาและวิศวกรเขียนโปรแกรม FEM / BDC



โพลตฟอร์มทดสอบโปรแกรม Godiag FEM / BDC 5 คุณสมบัติหลัก:

1. ให้คนล็อคมีคอนเนคชั่นที่ง่ายและสะดวกสบายสําหรับระบบ FEM / BDC immobilizer
2. ดําเนินการทดสอบการสynchronization สําหรับ FEM / BDC ที่โปรแกรมและคีย์
3. ให้บริการสิ่งแวดล้อมการทดสอบสําหรับวิศวกรที่มืออาชีพรีไซเคิล FEM / BDC
4ช่วยช่างบํารุงรักษารถยนต์ตรวจสอบว่า FEM / BDC และกุญแจถูกต้อง
5. ให้วิศวกรมืออาชีพเชื่อมต่อ FEM BDC โมดูลและเครื่องมือ



1โดยทํางานร่วมกันกับ Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 เป็นต้น, Godiag FEM / BDC พลาตฟอร์มการทดสอบสามารถโปรแกรมกุญแจใหม่, สามารถเพิ่มกุญแจใหม่และเปลี่ยน FEM / BDC ECU มอดูล



2.อนุญาตให้เชื่อมต่อแพลตฟอร์มการทดสอบนี้กับโมดูล FEM / BDC เพื่อทดสอบว่ามันสามารถสื่อสารหรือมีการทํางานผิดปกติใด ๆ



3. ใช้ในการอ่านออกและสํารองข้อมูลหลังจากการประมวลผลก่อน, ใช้ในการแทน FEM / BDC มูลล์ immobilizer

4. ก่อนการติดตั้ง FEM / BDC โมดูลกลับไปที่รถ, มันสามารถใช้เพื่อทดสอบว่ากุญแจที่โปรแกรมให้พร้อมกับ FEM / BDC.

5โกดีอาก FEM / BDC พลาตฟอร์มการทดสอบสามารถช่วยขยายธุรกิจสําหรับวิศวกรที่มีความชํานาญในการโปรแกรม FEM / BDC คีย์
เมื่อเจ้าของรถสูญเสียกุญแจ เขา / เธอสามารถถอนโมดูล FEM / BDC และ ECU ที่ตรงกัน แล้วส่งพวกเขาไปยังนักล็อคซิมเพื่อโปรแกรมกุญแจใหม่ยังดําเนินการทดสอบการร่วมกันบนคีย์โปรแกรมและ FEM / BDC.

6. การแก้ปัญหา - เมื่อกุญแจไม่สามารถเริ่มต้นรถ, แพลตฟอร์มการทดสอบนี้สามารถนําไปใช้เพื่อระบุได้ชัดเจนว่ามันเกิดจากการไม่ตรงกันระหว่าง FEM / BDC และกุญแจ.

7. พลาตฟอร์มการทดสอบนี้นํามาใช้เครื่องเชื่อมเร็ว OEM FEM / BDC ที่มุ่งเน้น ทําให้การเชื่อมต่อง่ายขึ้น สะดวกสบายขึ้นและเชื่อถือได้

8. GODIAG สําหรับ BMW FEM / BDC โปรแกรมการทดสอบแพลตฟอร์ม
1) เครื่องเชื่อมตัวหญิง DB25 (ใช้ในการเชื่อม Port ตัวชาย DB25 ของ GODIAG GT100)
2) ติดเครื่องสลับการเริ่มต้นแบบจําลอง

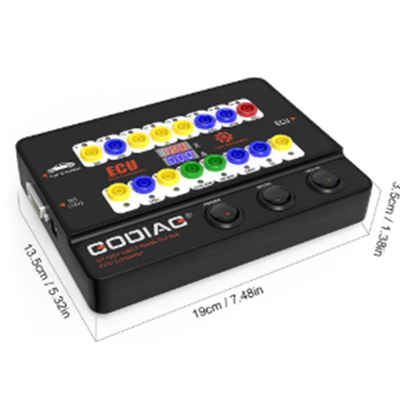

9ขนาด


GODIAG BMW CAS4 / CAS4+ โปรแกรมพื้นที่ทดสอบ

พลาตฟอร์มทดสอบการเขียนโปรแกรม CAS4/CAS4+ ของ Godiag เป็นอุปกรณ์ที่พัฒนาเพื่อนักทําประตู BMW, วิศวกรซ่อมบํารุงและวิศวกรเขียนโปรแกรม CAS4/CAS4+


1โดยการทํางานร่วมกันกับ Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 เป็นต้น, Godiag CAS4 / CAS4 + พลาตฟอร์มการทดสอบสามารถโปรแกรมกุญแจใหม่เมื่อกุญแจทั้งหมดสูญเสีย
สามารถเพิ่มคีย์ใหม่และเปลี่ยน CAS4 / CAS4 + ECU หน่วย

2. ก่อนที่จะติดตั้งโมดูล CAS4 / CAS4 + กลับไปที่รถคุณได้รับอนุญาตที่จะเชื่อมต่อแพลตฟอร์มการทดสอบนี้กับโมดูล CAS เพื่อทดสอบว่ามันสามารถสื่อสาร
หรือมีอุบัติเหตุ

3. ใช้ในการอ่านออกและสํารองข้อมูลหลังจากการประมวลผลก่อน, ใช้ในการเปลี่ยนโมดูล CAS4 / CAS4 + immobilizer (ตัวอย่าง: เปลี่ยน CAS4 2-port ด้วยระบบ immobilize 3-port ด้วยการเข้าถึงสะดวกสบาย)

4. ก่อนการติดตั้งโมดูล CAS4 / CAS4 + กลับไปที่รถยนต์, มันสามารถใช้เพื่อทดสอบว่ากุญแจที่โปรแกรมได้ร่วมกันกับ cas4 cas4 +

5โปรแกรมทดสอบ CAS4 CAS4+ ของ Godiag สามารถช่วยขยายธุรกิจให้กับวิศวกรที่มีความชํานาญในการโปรแกรม CAS4 / CAS4+
เมื่อเจ้าของรถสูญเสียกุญแจ เขา/เธอสามารถเอาโมดูล CAS4 และ ECU ที่ตรงกันออกไป จากนั้นส่งมันไปยังช่างล็อกชิม เพื่อโปรแกรมกุญแจใหม่นอกจากนี้ยังทําการทดสอบการสynchronization บนคีย์โปรแกรมและ CAS4 / CAS4 +.

6การแก้ไขปัญหา - เมื่อกุญแจไม่สามารถเริ่มต้นรถ, แพลตฟอร์มการทดสอบนี้สามารถนําไปใช้เพื่อระบุได้ชัดเจนว่า มันเกิดจากความไม่ตรงกันระหว่าง cas4 cas4 + และกุญแจ.

7พลาตฟอร์มการทดสอบนี้นํามาใช้เครื่องเชื่อมเร็ว cas4 cas4+ ของ OEM ซึ่งทําให้การเชื่อมต่อเรียบง่าย สะดวกสบายและน่าเชื่อถือมากขึ้น มันจะไม่บิดปินการสื่อสารของโมดูล CAS4 CAS4+


8. GODIAG สําหรับ BMW CAS4 / CAS4+ โปรแกรม พื้นฐานการทดสอบ
