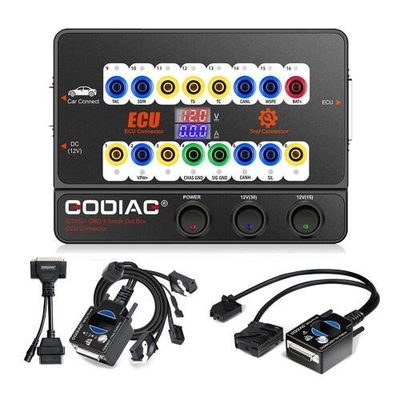

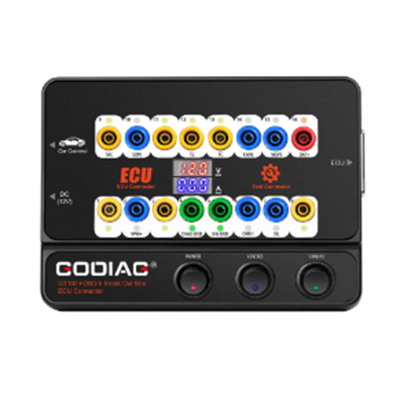

GODIAG GT100 Breakout Box กับ BMW CAS4 CAS4+ และ FEM/BDC พลาตฟอร์มทดสอบ ส่งฟรีสําหรับ VVDI2 VVDI Key Tool Plus

คําอธิบายสินค้า

ครับ

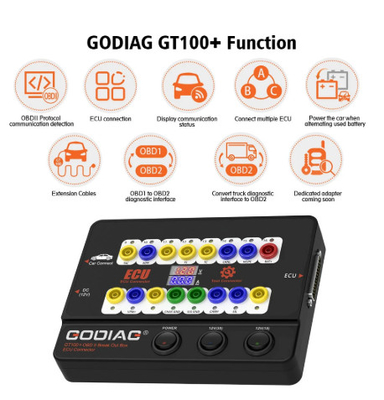

คู่มือการทํางานและการใช้งานของ GODIAG GT100
- โดยเชื่อมรถยนต์และเครื่องมือวินิจฉัยผ่าน OBDII, LED ของ Godiag GT100 จะแสดงให้เห็นว่า อินเตอร์เฟซวินิจฉัย OBDII มีการสื่อสารที่ดีกับรถ

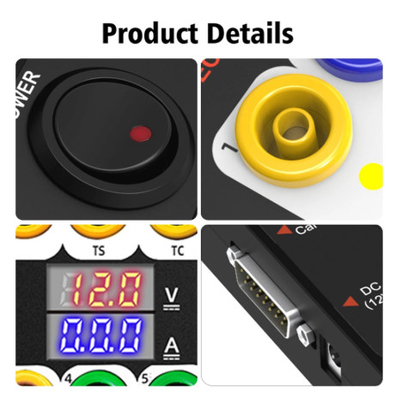

- ติดตามความดันของรถ OBDII อินเตอร์เฟซและแสดงมันในเวลาจริง ถ้ามันน้อยกว่า 11Vกรุณาหยุดการวินิจฉัยและการเขียนโปรแกรม เพื่อหลีกเลี่ยงการขับรถไม่สามารถเริ่มต้น / การสูญเสียข้อมูล / โมดูลล็อค.


1. OBDII โปรต็อกอลตรวจจับและตรวจจับการสื่อสาร



1) เชื่อม GODIAG GT100 กับ Port การวินิจฉัย OBDII ของรถ
2) เมื่ออุปกรณ์แสดงความดัน เปิดสวิทช์พลังงานของ GODIAG GT100
3) จากนั้นเชื่อมต่อกับเครื่องมือวินิจฉัย, เมื่อเครื่องมือกําลังสื่อสารกับรถ, ตัวชี้วัด LED ของโปรโตคอลที่สอดคล้องจะส่องแสงหรือส่องแสง (ถ้าโปรโตคอล CAN ถูกตรวจพบ,มันจะมีความสว่างสูงสุดเมื่อการสื่อสารประสบความสําเร็จ สาย CAN-H และ CAN-L ที่ตรงกันจะลดความสับสนหรือกระพริบอ่อน)

2การเชื่อมต่อ ECU: การเชื่อมต่อโมดูลเดียว

GODIAG GT100 เชื่อมต่อกับโมดูล ECU ตัวเดียว เป็นที่สะดวกสําหรับผู้ใช้ในการทําการวินิจฉัยและการเขียนโปรแกรมแบบโมดูลตัวเดียว


1) ติดต่อ ECU กับ jumpers สี (ถ้า ECU เป็นโปรโตคอล CAN, กรุณาตรวจสอบว่าคุณจะจําเป็นต้องเชื่อมต่อ 120 ohm resistor.)
2) Godiag GT100 สามารถใช้พลังงานได้ โดยเชื่อมต่อกับอินเตอร์เฟซการวินิจฉัย OBDII ของรถยนต์ หรือโดยตัวปรับพลังงาน AC
3) การวินิจฉัยและโปรแกรมสําหรับ ECU เดียวโดยเชื่อมเครื่องมือวินิจฉัยหรือโปรแกรม ECU


3. การเชื่อมต่อขยายปุ่มกล้วย:

ขยายอินเตอร์เฟซ OBDII 16 ปินของรถ เพื่อบอกคุณว่าการเชื่อมต่ออินเตอร์เฟส OBDII ดีหรือไม่ ซึ่งสะดวกสําหรับการทดสอบรูปคลื่นความดันอินเตอร์เฟส OBDII



4. เปลี่ยนอินเตอร์เฟซตรวจสอบ OBD1 เป็น OBD2 มาตรฐาน

ใช้ตัวเชื่อมเพื่อแปลงอินเตอร์เฟซ OBD1 เป็นอินเตอร์เฟซ obd2 ตามโปรโตคอลการสื่อสารอินเตอร์เฟสการวินิจฉัย



5.เชื่อมต่อโมดูลควบคุม ECU หลายครั้งในเวลาเดียวกัน ซึ่งสะดวกสําหรับนักวิศวกรมืออาชีพที่จะตรวจสอบและบํารุงรักษา


6เมื่อใช้สายต่อเติม:พื้นที่ของสถานที่อินเตอร์เฟซการวินิจฉัยค่อนข้างแคบเกินไปที่จะเชื่อมต่อกับเครื่องมือการวินิจฉัย หรือผู้ใช้พบว่าสายวินิจฉัยค่อนข้างไม่ยาวพอระหว่างการบํารุงรักษามันสามารถขยายได้ 10.2 เมตร



7สามารถให้พลังงานรถเมื่อเปลี่ยนแบตเตอรี่ที่ใช้




1) เตรียมแบตเตอรี่ A เพื่อให้พลังงานโดยเชื่อมต่อกับ No. 16 / 4 / 5 หลุมของ Godiag GT100 และอินเตอร์เฟซการวินิจฉัย OBD2 ของรถ
[ข้อตักเตือน 1. เปิดสวิทช์พลังงานของ Godiag GT100 2. ไม่เปิดสวิทช์จุดไฟ, ไม่เริ่มต้นรถ]

2) จากนั้นเปลี่ยนแบตเตอรี่ใหม่ B กับแบตเตอรี่ที่ใช้ในรถซึ่งจะทําให้แน่ใจว่ารถมีพลังงานเต็ม เพื่อป้องกันการสูญเสียข้อมูลและเสียงล็อค-อัพ หรือการทํางานผิดปกติเนื่องจากขาดพลังงานที่โมดูลควบคุม ECU.


8. แอดป์เตอร์ที่มอบหมายจะปล่อย (ช่วย GT100 เชื่อมต่อกับโมดูล ECU พิเศษ)


แผนการเชื่อมต่อฮาร์ดแวร์:



GODIAG BMW CAS4 / CAS4+ โปรแกรมพื้นที่ทดสอบ

พลาตฟอร์มทดสอบการเขียนโปรแกรม CAS4/CAS4+ ของ Godiag เป็นอุปกรณ์ที่พัฒนาเพื่อนักทําประตู BMW, วิศวกรซ่อมบํารุงและวิศวกรเขียนโปรแกรม CAS4/CAS4+


1โดยการทํางานร่วมกันกับ Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 เป็นต้น, Godiag CAS4 / CAS4 + พลาตฟอร์มการทดสอบสามารถโปรแกรมกุญแจใหม่เมื่อกุญแจทั้งหมดสูญเสีย
สามารถเพิ่มคีย์ใหม่และเปลี่ยน CAS4 / CAS4 + ECU หน่วย

2. ก่อนที่จะติดตั้งโมดูล CAS4 / CAS4 + กลับไปที่รถคุณได้รับอนุญาตที่จะเชื่อมต่อแพลตฟอร์มการทดสอบนี้กับโมดูล CAS เพื่อทดสอบว่ามันสามารถสื่อสาร
หรือมีอาการผิดปกติ

3. ใช้ในการอ่านออกและสํารองข้อมูลหลังจากการประมวลผลก่อน, ใช้ในการเปลี่ยนโมดูล CAS4 / CAS4 + immobilizer (ตัวอย่าง: เปลี่ยน CAS4 2-port ด้วยระบบ immobilize 3-port ด้วยการเข้าถึงสะดวกสบาย)

4. ก่อนการติดตั้งโมดูล CAS4 / CAS4 + กลับไปที่รถยนต์, มันสามารถใช้เพื่อทดสอบว่ากุญแจที่โปรแกรมได้ร่วมกันกับ cas4 cas4 +

5โปรแกรมทดสอบ CAS4 CAS4+ ของ Godiag สามารถช่วยขยายธุรกิจให้กับวิศวกรที่มีความชํานาญในการโปรแกรม CAS4 / CAS4+
เมื่อเจ้าของรถสูญเสียกุญแจ เขา/เธอสามารถเอาโมดูล CAS4 และ ECU ที่ตรงกันออกไป จากนั้นส่งมันไปยังช่างล็อกชิม เพื่อโปรแกรมกุญแจใหม่นอกจากนี้ยังทําการทดสอบการสynchronization บนคีย์โปรแกรมและ CAS4 / CAS4 +.

6การแก้ไขปัญหา - เมื่อกุญแจไม่สามารถเริ่มต้นรถ, แพลตฟอร์มการทดสอบนี้สามารถนําไปใช้เพื่อระบุได้ชัดเจนว่า มันเกิดจากความไม่ตรงกันระหว่าง cas4 cas4 + และกุญแจ.

7พลาตฟอร์มการทดสอบนี้นํามาใช้เครื่องเชื่อมเร็ว cas4 cas4+ ของ OEM ซึ่งทําให้การเชื่อมต่อเรียบง่าย สะดวกสบายและน่าเชื่อถือมากขึ้น มันจะไม่บิดปินการสื่อสารของโมดูล CAS4 CAS4+


8. GODIAG สําหรับ BMW CAS4 / CAS4+ โปรแกรม พื้นฐานการทดสอบ

1 เครื่องเชื่อมตัวหญิง DB25 ((ใช้ในการเชื่อมตัวชายของ GODIAG GT100 / GODIAG OBD2)
2สวิตช์การเริ่มต้นแบบจําลองการจุดไฟ
3ตัวชี้วัดจําลองของดัสบอร์ดอัมพาต
4 พื้นที่ตรวจจับหลัก
5 สกรูบอลท์
6Godiag OEM แอดป์เตอร์พลังงาน CAS4 CAS4+ หรือแอดป์เตอร์ CAN Communication
7 Godiag OEM แอดป์เตอร์ควบคุมการเริ่มต้น CAS4 CAS4+

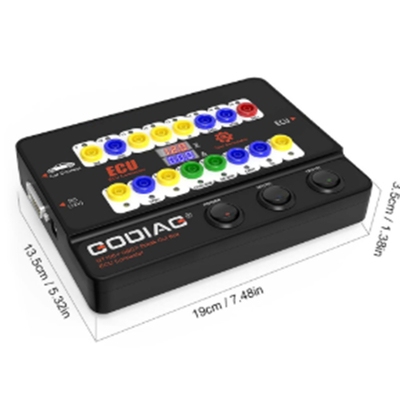

9ขนาด


โปรแกรมทดสอบ GODIAG สําหรับ BMW FEM/BDC

โพลตฟอร์มทดสอบการเขียนโปรแกรม FEM / BDC ของ Godiag เป็นอุปกรณ์ที่พัฒนาเพื่อนักทําประตู BMW, วิศวกรบํารุงรักษาและวิศวกรเขียนโปรแกรม FEM / BDC



โพลตฟอร์มทดสอบโปรแกรม Godiag FEM / BDC 5 คุณสมบัติหลัก:

1. ให้คนล็อคมีคอนเนคชั่นที่ง่ายและสะดวกสบายสําหรับระบบ FEM / BDC immobilizer
2. ดําเนินการทดสอบการสynchronization สําหรับ FEM / BDC ที่โปรแกรมและคีย์
3. ให้บริการสิ่งแวดล้อมการทดสอบสําหรับวิศวกรที่มืออาชีพรีไซเคิล FEM / BDC
4ช่วยช่างบํารุงรักษารถยนต์ตรวจสอบว่า FEM / BDC และกุญแจถูกต้อง
5. ให้วิศวกรมืออาชีพเชื่อมต่อ FEM BDC โมดูลและเครื่องมือ



1โดยทํางานร่วมกันกับ Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 เป็นต้น, Godiag FEM / BDC พลาตฟอร์มการทดสอบสามารถโปรแกรมกุญแจใหม่, สามารถเพิ่มกุญแจใหม่และเปลี่ยน FEM / BDC ECU มอดูล



2.อนุญาตให้เชื่อมต่อแพลตฟอร์มการทดสอบนี้กับโมดูล FEM / BDC เพื่อทดสอบว่ามันสามารถสื่อสารหรือมีการทํางานผิดปกติใด ๆ



3. ใช้ในการอ่านออกและสํารองข้อมูลหลังจากการประมวลผลก่อน, ใช้ในการแทน FEM / BDC มูลล์ immobilizer

4. ก่อนการติดตั้ง FEM / BDC โมดูลกลับไปที่รถ, มันสามารถใช้เพื่อทดสอบว่ากุญแจที่โปรแกรมให้พร้อมกับ FEM / BDC.

5โกดีอาก FEM / BDC พลาตฟอร์มการทดสอบสามารถช่วยขยายธุรกิจสําหรับวิศวกรที่มีความชํานาญในการโปรแกรม FEM / BDC คีย์
เมื่อเจ้าของรถสูญเสียกุญแจ เขา / เธอสามารถถอนโมดูล FEM / BDC และ ECU ที่ตรงกัน แล้วส่งพวกเขาไปยังนักล็อคซิมเพื่อโปรแกรมกุญแจใหม่ยังดําเนินการทดสอบการร่วมกันบนคีย์โปรแกรมและ FEM / BDC.

6. การแก้ปัญหา - เมื่อกุญแจไม่สามารถเริ่มต้นรถ, แพลตฟอร์มการทดสอบนี้สามารถนําไปใช้เพื่อระบุได้ชัดเจนว่ามันเกิดจากการไม่ตรงกันระหว่าง FEM / BDC และกุญแจ.

7. พลาตฟอร์มการทดสอบนี้นํามาใช้เครื่องเชื่อมเร็ว OEM FEM / BDC ที่มุ่งเน้น ทําให้การเชื่อมต่อง่ายขึ้น สะดวกสบายขึ้นและเชื่อถือได้

8. GODIAG สําหรับ BMW FEM / BDC โปรแกรมการทดสอบแพลตฟอร์ม
1) เครื่องเชื่อมตัวหญิง DB25 (ใช้ในการเชื่อม Port ตัวชาย DB25 ของ GODIAG GT100)
2) ติดเครื่องสลับการเริ่มต้นแบบจําลอง

9ขนาด
