Xtruck 819 อุปกรณ์วินิจฉัยรถยนต์ OBD2

สําหรับ Code Reader Display Monitor อัพเดทฟรี

Xtruck OBDII 819เป็นเครื่องมือวินิจฉัยรถยนต์ที่สอดคล้องกับระบบ OBDII สําหรับวินิจฉัยรหัสผิดพลาด, ติดตามข้อมูลในเวลาจริง และตรวจสอบสถานะการออกอากาศ / แบตเตอรี่

โปรโตคอลที่ได้รับการสนับสนุน:

ครอบคลุม 9 โปรโตคอลการสื่อสารบนเครื่องหลักรวมถึง SAE J1850 PWM/VPW, ISO 9141-2, ISO 14230-4 (KWP 5BAUD/FAST), ISO 15765-4 (CAN 11/29-bit identifiers, 500/250kbps baud rate)การปรับปรุงมาตรฐานการสื่อสารรถยนต์ทั่วโลก

รถที่เข้ากันได้:

ทํางานกับรถยนต์ที่สอดคล้องกับ OBDII มากกว่า 10,000 คัน รวมถึงรถยนต์, รถบรรทุก, SUV และรถยนต์ขนาดเล็ก

วิธีเชื่อมต่อ:16 ปิน OBDII Diagnostic Link Connector (DLC) การติดต่อโดยตรง (การเชื่อมต่อทางกายภาพ, ไม่มี Bluetooth); การจับคู่โปรโตคอลอัตโนมัติหลังจากเปิด

พลังการทํางาน:ใช้พลังงานจากแบตเตอรี่ AA 2 แบตเตอรี่ (ขนาด 5);สนับสนุนช่วงความกระชับของแบตเตอรี่รถยนต์ 9-18V, การป้องกันความแรงในตัว

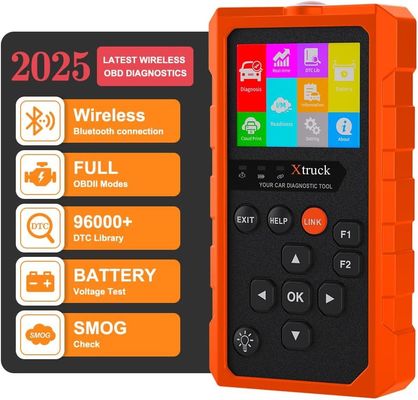

การแสดงและการทํางาน:2จอ IPS ขนาด.8 นิ้ว (ความละเอียด 320 × 240, สามารถอ่านได้ในสภาพแวดล้อมที่มีแสงสว่างแรง / มืด); พร้อมกับคีย์ฟิสิกอล (คีย์ทิศทาง, คีย์ OK, คีย์ EXIT) + คีย์สั้น F1/F2 ที่สามารถปรับแต่งได้ระดับระดับเมนูชัดเจน

1.มีพลังหน้าที่

• การติดตามกระแสข้อมูลในเวลาจริง
• การวินิจฉัยและกําจัดรหัสผิดพลาด
• การดูข้อมูลกรอบแข็ง
• การค้นหาข้อมูลรถยนต์
• การติดตามระบบการปล่อย
• ผลการติดตามเซ็นเซอร์ออกซิเจน
• รูปแบบ OBDII ที่พัฒนา 6
• การติดตามสถานะของแบตเตอรี่

2โปรต็อกอลทั่วไป

ครอบคลุมทั้งหมด 9 หลักการหลัก:

SAE J1850 PWM/VPW

ISO 9141-2

ISO 14230-4 (KWP 5BAUD/FAST)

ISO 15765-4 (ตัวระบุ CAN 11/29 บิต)

อัตราการบอด 500/250kbps)

การปรับปรุงมาตรฐานการสื่อสารของชุดรถยนต์ทั่วโลก

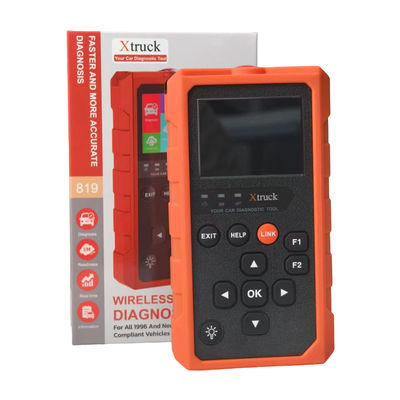

3การออกแบบสินค้า

2จอ IPS ขนาด.8 นิ้ว: ความละเอียด 320×240 พิกเซล, จัดแสดงชัดเจน, รองรับการนําเสนอข้อมูลที่มั่นคงในอุณหภูมิการทํางาน 0 °C-60 °C, อ่านง่ายในสภาพแวดล้อมที่มีแสงแรงหรือความเบา

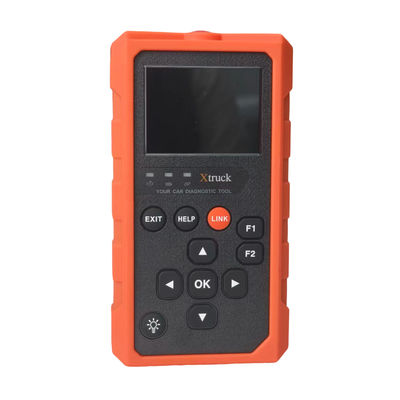

ใช้งานง่าย: อุปกรณ์พร้อมกับคีย์ฟิสิกส์ เช่น คีย์ทิศทาง, คีย์ OK, และคีย์ EXIT, ด้วยความชัดเจนของรายการเรียงลําดับและสนับสนุนการปรับปรุงคีย์สั้น F1/F2,ทําให้ผู้เริ่มต้นสามารถเรียนรู้ลักษณะการทํางานได้อย่างรวดเร็ว.

การออกแบบพลังงานที่น่าเชื่อถือ: ใช้พลังงานจากแบตเตอรี่ AA 2 แบตเตอรี่ (ขนาด 5) ที่มีอายุการใช้งานของแบตเตอรี่ที่มั่นคง; สนับสนุนระยะความกระชับของแบตเตอรี่รถยนต์ 9-18V, พร้อมการป้องกันการกระชับกระแสเกินที่สร้างขึ้นเพื่อรับรองความปลอดภัยของอุปกรณ์และรถยนต์

น้ําหนักเบาและพกพาได้: ขนาด 162mm (L) × 88mm (W) × 30mm (H), น้ําหนักสุทธิ 228g, สะดวกในการขนส่ง, เหมาะสําหรับการบํารุงรักษาภายนอกหรือสํารองบนเครื่อง

4. กระบวนการปฏิบัติการ

การเตรียม: ปิดสวิทช์จุดจุดไฟของรถยนต์ ตั้ง DLC (Diagnostic Link Connector) 16 ปินใกล้กับล้อเลี้ยวข้างคนขับ; เปิดช่องแบตเตอรี่ของเครื่องมือการวินิจฉัย, ติดตั้งแบตเตอรี่ AA 2 ตัว,ถอดหัววินิจฉัย OBDII ออกและใส่เข้าไปใน DLC ของยาน

การเชื่อมต่อและการเข้า: กดปุ่มเปิดไฟสีแดงบนด้านบนของเครื่องมือวินิจฉัยเพื่อเปิดไฟ, เปิดสวิทช์จุดไฟของรถยนต์ (โดยไม่เปิดเครื่องยนต์)รอให้อุปกรณ์ตรงกับโปรโตคอลโดยอัตโนมัติและเข้าสู่อินเตอร์เฟซหลัก; เลือก "OBD II" ผ่านคีย์ทิศทาง และกดคีย์ OK เพื่อเข้าสู่เมนูการวินิจฉัย

การทํางานของฟังก์ชัน:

อ่านรหัสความผิดพลาด: เลือก "อ่านรหัส" ในเมนูการวินิจฉัย และกด OK เพื่อดูรหัสความผิดพลาดและนิยามของมัน

คัดลอกรหัสความผิดพลาด: เลือก "รหัสลบ" ยืนยันการเคลียร์เสร็จ และหน้าจอจะแสดง "ลบเสร็จ!"

ดูข้อมูลในเวลาจริง: เลือก "Live PCM Data" หรือ "Real-time Curve" เพื่อดูค่าปารามิเตอร์หรือเปลี่ยนโค้งในเวลาจริง

การตรวจจับการปล่อย:กรอก 'I/M Readiness' เพื่อดูสถานะของแต่ละเครื่องตรวจสอบ (OK/INC/N/A) และกําหนดความสอดคล้องกับการปล่อย

การเสร็จสิ้นและการออก: หลังการทํางาน กดคีย์ EXIT เพื่อกลับไปยังอินเตอร์เฟซหลัก กดปุ่มเปิดนานเพื่อปิด ดึงหัววินิจฉัยออก และปิดสวิทช์จุดไฟของรถ

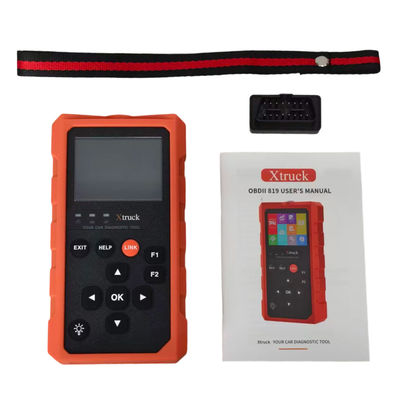

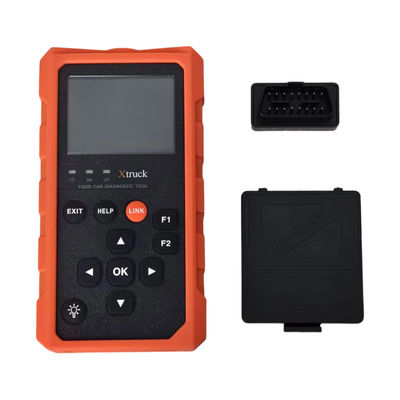

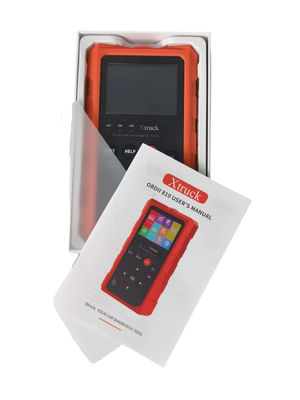

5รายการบรรจุ:

เครื่องใช้แต่ละเครื่องประกอบด้วย

Xtruck819 โฮสต์ ×1,

หัวตรวจสอบ OBDII × 1

คู่มือการใช้งาน ×1, เส้นสาย ×1.

อุปกรณ์เสริมครบถ้วน พร้อมใช้ได้เมื่อเปิดกล่อง

ด้วยความสามารถในการวินิจฉัยมืออาชีพ ความสามารถในการปรับปรุงที่กว้างขวาง และการทํางานที่ง่าย Xtruck OBDII 819 เป็นเครื่องมือที่น่าเชื่อถือสําหรับการบํารุงรักษาและดูแลรถยนต์ช่วยแก้ไขความผิดพลาดของรถยนต์อย่างรวดเร็ว และรับประกันความปลอดภัยในการขับรถ.
