Xtruck Y005 เครื่องมือวินิจฉัยเซ็นเซอร์ NOx สำหรับรถบรรทุก เครื่องสแกนวินิจฉัย CAN สำหรับรถบรรทุก พร้อมการตรวจจับโหนด CAN อัตโนมัติ การทดสอบเซ็นเซอร์ NOx สำหรับรถบรรทุก HD 24V/12V

คำอธิบายคำอธิบาย:
เครื่องตรวจจับเซ็นเซอร์ NOx Xtruck Y005 ได้รับการออกแบบมาเพื่อช่วยให้วิศวกรซ่อมบำรุงยานยนต์ระบุปัญหาของบัส CAN หรือโมดูลได้อย่างง่ายดายและรวดเร็ว
ด้วยเครื่องตรวจจับเซ็นเซอร์ NOx Xtruck Y005 คุณสามารถค้นหาปัญหาข้อบกพร่องของวงจร CAN หรือความเสียหายของโมดูล NOx ได้อย่างรวดเร็ว

ฟังก์ชันหลัก:1. ตรวจจับอย่างรวดเร็วว่ามีปัญหากับสาย CANbus หรือโมดูลหรือไม่

2. ตรวจจับอย่างรวดเร็วว่าโมดูลไนโตรเจนออกไซด์เสียหายหรือไม่
3. ช่วยให้บุคลากรซ่อมบำรุงระบุปัญหาได้อย่างรวดเร็ว
รายการรุ่นที่ทดสอบ:

การอัปเดตซอฟต์แวร์:

อัปเดตออนไลน์ & ฟรีการรับประกัน:

รับประกัน 1 ปี บริการหลังการขายตลอดอายุการใช้งานวิธีการใช้งาน?

1. ปลายด้านหนึ่งของสายทดสอบหลักเชื่อมต่อกับอุปกรณ์ และอีกด้านหนึ่งเชื่อมต่อกับเซ็นเซอร์ไนโตรเจนและออกซิเจน

2. การให้ความร้อนเซ็นเซอร์ไนโตรเจนและออกซิเจน3. เชื่อมต่อเซ็นเซอร์ไนโตรเจนและออกซิเจน แล้วคลิกทดสอบเซ็นเซอร์ NOx เลือกการทดสอบเซ็นเซอร์ NOx 24V หรือ 12V
4. เลือกรุ่นที่เกี่ยวข้อง
5. เมื่อการเชื่อมต่อเสร็จสมบูรณ์ ให้คลิกปุ่ม “Go” จากนั้นเข้าสู่การทดสอบเซ็นเซอร์ไนโตรเจนและออกซิเจน หลังจาก 300 วินาที จะแสดงความเข้มข้นของไนโตรเจนและออกซิเจน และความเข้มข้นของออกซิเจน หากเซ็นเซอร์ไนโตรเจนและออกซิเจนเสียหาย เครื่องจะรายงานรหัสข้อผิดพลาดที่เกี่ยวข้อง
คำแนะนำการใช้งาน:
1, วิธีการเชื่อมต่อระหว่างสายทดสอบหลักและอุปกรณ์ดังแสดงทางด้านขวา

2, กดปุ่มเปิด/ปิดค้างไว้ 3 วินาทีเพื่อเข้าสู่เมนู ดังแสดงทางด้านขวา1) การค้นหาโหนด CAN-bus
ฟังก์ชันนี้สามารถช่วยค้นหาโหนดที่สูญหายผ่านอินเทอร์เฟซ OBD ซึ่งสามารถค้นหาอุปกรณ์ได้
บนบัส CAN

ขั้นตอนที่ 1:
ปลายด้านหนึ่งของสายทดสอบหลักเชื่อมต่อกับอุปกรณ์ และอีกด้านหนึ่งเชื่อมต่อกับพอร์ตตรวจจับยานพาหนะ OBD
ขั้นตอนที่ 2:หากเชื่อมต่อชุดสายไฟอย่างถูกต้อง ให้คลิกโหนด CAN ของอุปกรณ์เพื่อค้นหาโดยอัตโนมัติรอสักครู่ และอุปกรณ์จะค้นหาโมดูล CAN ที่ไม่มีข้อผิดพลาดของยานพาหนะโดยอัตโนมัติ
ขั้นตอนที่ 3:ขั้นตอนที่ 1: ปลายด้านหนึ่งของสายทดสอบหลักเชื่อมต่อกับอุปกรณ์ และอีกด้านหนึ่งเชื่อมต่อกับเซ็นเซอร์ไนโตรเจนและออกซิเจน
ขั้นตอนที่ 2:

การให้ความร้อนเซ็นเซอร์ไนโตรเจนและออกซิเจน
หมายเหตุ: เซ็นเซอร์ไนโตรเจนและออกซิเจนเองจำเป็นต้องได้รับความร้อนเพื่อวัดความเข้มข้นของไนโตรเจนและออกซิเจน และความเข้มข้นของออกซิเจนอย่างแม่นยำ ต้องใช้แหล่งจ่ายไฟภายนอก 24V หรือใช้พลังงานจากแบตเตอรี่ 24V หากไม่ปฏิบัติตามขั้นตอนมาตรฐาน อาจทำให้เกิดความเสียหายต่ออุปกรณ์และยานพาหนะ และบริษัทจะไม่รับผิดชอบทางกฎหมายใดๆ
ขั้นตอนที่ 3:เชื่อมต่อเซ็นเซอร์ไนโตรเจนและออกซิเจน แล้วคลิกทดสอบเซ็นเซอร์ NOx เลือกการทดสอบเซ็นเซอร์ NOx 24V หรือ 12V
หมายเหตุ: โปรดยืนยันว่าแหล่งจ่ายไฟของเซ็นเซอร์ไนโตรเจนและออกซิเจนคือ 24V/12V การเลือกที่ไม่ถูกต้องจะทำให้เซ็นเซอร์ไนโตรเจนและออกซิเจนเสียหาย
ขั้นตอนที่ 4: เลือกรุ่นที่เกี่ยวข้องวิธีที่ 1: เลือก “การทดสอบการระบุอัตโนมัติ” เครื่องจะระบุรุ่นโดยอัตโนมัติตามเซ็นเซอร์ไนโตรเจนและออกซิเจน (ข้อมูลนี้ใช้สำหรับการอ้างอิงสำหรับบุคลากรซ่อมบำรุงเท่านั้น ไม่ใช่เกณฑ์เดียวสำหรับการซ่อมบำรุง)
วิธีที่ 2: เลือก “การทดสอบการระบุด้วยตนเอง” และเลือกโปรแกรมทดสอบที่เกี่ยวข้องด้วยตนเองตามประเภทต่างๆ ของเซ็นเซอร์ไนโตรเจนและออกซิเจน
หากสาย CAN ไม่ได้เชื่อมต่ออย่างถูกต้อง หรือมีปัญหากับเซ็นเซอร์ไนโตรเจนและออกซิเจน จะไม่พบสัญญาณ CAN
ขั้นตอนที่ 5:
เมื่อการเชื่อมต่อเสร็จสมบูรณ์ ให้คลิกปุ่ม Go จากนั้นเข้าสู่การทดสอบเซ็นเซอร์ไนโตรเจนและออกซิเจน หลังจาก 300 วินาที จะแสดงความเข้มข้นของไนโตรเจนและออกซิเจน และความเข้มข้นของออกซิเจน หากเซ็นเซอร์ไนโตรเจนและออกซิเจนเสียหาย เครื่องจะรายงานรหัสข้อผิดพลาดที่เกี่ยวข้อง

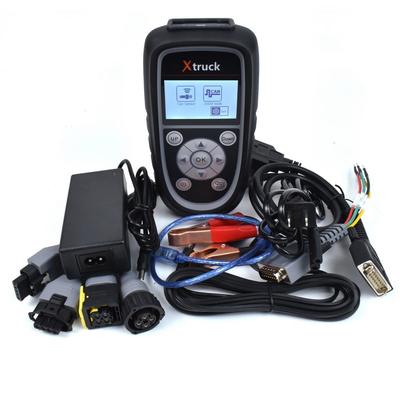

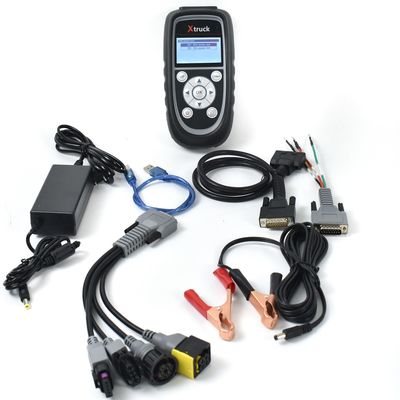

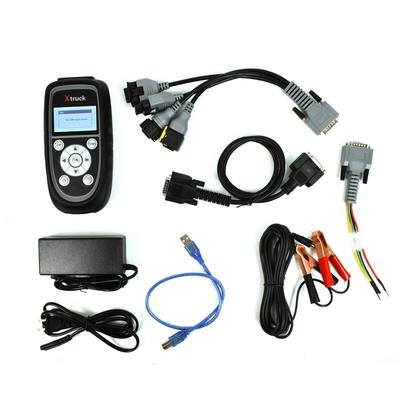

แพ็คเกจประกอบด้วย:

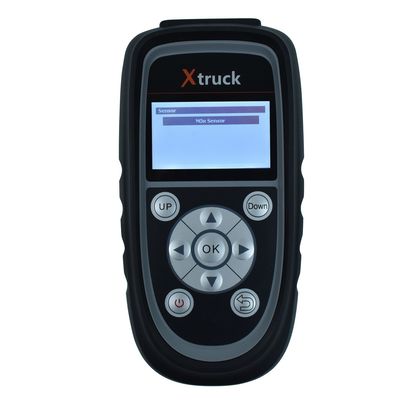

1 ชิ้น x Xtruck Y005 หน่วยหลัก
1 ชิ้น x อะแดปเตอร์แปลงไฟ

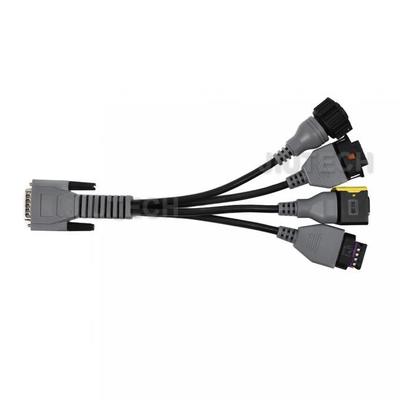

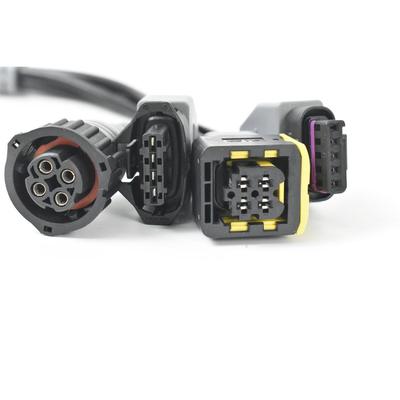

1 ชิ้น x สายทดสอบไนโตรเจนและออกซิเจนแบบสี่ในหนึ่งเดียว

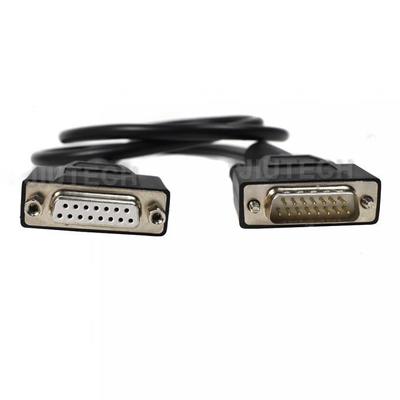

1 ชิ้น x สายทดสอบหลัก DB15
1 ชิ้น x สายอัปเดตอุปกรณ์
1 ชิ้น x สายไฟที่จุดบุหรี่ (ตัวผู้และตัวเมีย)
