XTRUCK Y005 เครื่องสแกนวินิจฉัย CAN ของรถบรรทุก – เครื่องทดสอบเซ็นเซอร์ NOx พร้อมการค้นหาโหนด CAN อัตโนมัติ & รองรับหลายภาษา

คำอธิบาย:Xtruck Y005 เครื่องตรวจจับเซ็นเซอร์ NOx ได้รับการออกแบบมาเพื่อช่วยให้วิศวกรซ่อมบำรุงยานยนต์ระบุปัญหาของบัส CAN หรือโมดูลได้อย่างง่ายดายและรวดเร็ว
ด้วยเครื่องตรวจจับเซ็นเซอร์ NOx Xtruck Y005 คุณสามารถค้นหาปัญหาข้อบกพร่องของวงจร CAN หรือโมดูล NOx เสียหายได้รวดเร็วยิ่งขึ้น
ฟังก์ชันหลัก:

1. ตรวจสอบอย่างรวดเร็วว่ามีปัญหากับสาย CANbus หรือโมดูลหรือไม่2. ตรวจสอบอย่างรวดเร็วว่าโมดูลไนโตรเจนออกไซด์เสียหายหรือไม่

3. ช่วยให้บุคลากรซ่อมบำรุงระบุปัญหาได้อย่างรวดเร็ว
รายการรุ่นที่ทดสอบ:
การอัปเดตซอฟต์แวร์:

อัปเดตออนไลน์ & ฟรี

การรับประกัน:รับประกัน 1 ปี บริการหลังการขายตลอดอายุการใช้งาน

วิธีการใช้งาน?1. ปลายด้านหนึ่งของสายทดสอบหลักเชื่อมต่อกับอุปกรณ์ และปลายอีกด้านเชื่อมต่อกับเซ็นเซอร์ไนโตรเจนและออกซิเจน

2. การให้ความร้อนเซ็นเซอร์ไนโตรเจนและออกซิเจน

3. เชื่อมต่อเซ็นเซอร์ไนโตรเจนและออกซิเจน แล้วคลิกทดสอบเซ็นเซอร์ NOx เลือกทดสอบเซ็นเซอร์ NOx 24V หรือ 12V4. เลือกรุ่นที่เกี่ยวข้อง
5. เมื่อการเชื่อมต่อเสร็จสมบูรณ์ ให้คลิกปุ่ม “Go” จากนั้นเข้าสู่การทดสอบเซ็นเซอร์ไนโตรเจนและออกซิเจน หลังจาก 300 วินาที จะแสดงความเข้มข้นของไนโตรเจนและออกซิเจนและความเข้มข้นของออกซิเจน หากเซ็นเซอร์ไนโตรเจนและออกซิเจนเสียหาย เครื่องจะรายงานรหัสข้อผิดพลาดที่เกี่ยวข้อง
คำแนะนำการใช้งาน:

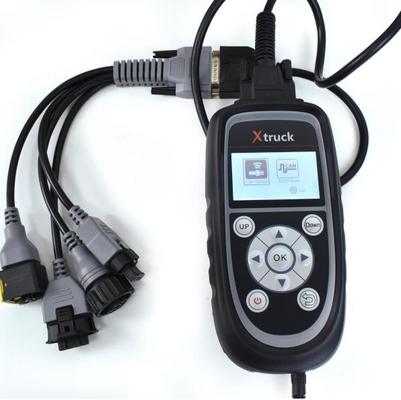

1, วิธีการเชื่อมต่อระหว่างสายทดสอบหลักและอุปกรณ์ดังแสดงทางด้านขวา
2, กดปุ่มเปิด/ปิดเป็นเวลา 3 วินาทีเพื่อเข้าสู่เมนู ดังแสดงทางด้านขวา

1) การค้นหาโหนด CAN-busฟังก์ชันนี้สามารถช่วยค้นหาโหนดที่สูญหายผ่านอินเทอร์เฟซ OBD ซึ่งสามารถค้นหาอุปกรณ์ได้
บน CAN bus
ขั้นตอนที่ 1:

ปลายด้านหนึ่งของสายทดสอบหลักเชื่อมต่อกับอุปกรณ์ และปลายอีกด้านเชื่อมต่อกับ
พอร์ตตรวจจับยานพาหนะ OBDขั้นตอนที่ 2:
หากเชื่อมต่อชุดสายไฟอย่างถูกต้อง ให้คลิกโหนด CAN ของอุปกรณ์เพื่อค้นหาโดยอัตโนมัติรอสักครู่ และอุปกรณ์จะค้นหาโมดูล CAN ที่ไม่มีข้อผิดพลาดของยานพาหนะโดยอัตโนมัติ2) เครื่องทดสอบเซ็นเซอร์ไนโตรเจนและออกซิเจน
เชื่อมต่อเซ็นเซอร์ไนโตรเจนและออกซิเจน แล้วคลิกทดสอบเซ็นเซอร์ NOx เลือกทดสอบเซ็นเซอร์ NOx 24V หรือ 12Vขั้นตอนที่ 2:
การให้ความร้อนเซ็นเซอร์ไนโตรเจนและออกซิเจน

หมายเหตุ: เซ็นเซอร์ไนโตรเจนและออกซิเจนเองจำเป็นต้องได้รับความร้อนเพื่อวัดความเข้มข้นของไนโตรเจนและออกซิเจนและความเข้มข้นของออกซิเจนอย่างแม่นยำ ต้องใช้แหล่งจ่ายไฟภายนอก 24V หรือใช้พลังงานจากแบตเตอรี่ 24V หากไม่ปฏิบัติตามขั้นตอนมาตรฐาน อาจทำให้เกิดความเสียหายต่ออุปกรณ์และยานพาหนะ และบริษัทจะไม่รับผิดชอบทางกฎหมายใดๆ
ขั้นตอนที่ 3:
เชื่อมต่อเซ็นเซอร์ไนโตรเจนและออกซิเจน แล้วคลิกทดสอบเซ็นเซอร์ NOx เลือกทดสอบเซ็นเซอร์ NOx 24V หรือ 12Vหมายเหตุ: โปรดยืนยันว่าแหล่งจ่ายไฟของเซ็นเซอร์ไนโตรเจนและออกซิเจนคือ 24V/12V การเลือกที่ไม่ถูกต้องจะทำให้เซ็นเซอร์ไนโตรเจนและออกซิเจนเสียหาย
ขั้นตอนที่ 4: เลือกรุ่นที่เกี่ยวข้อง
วิธีที่ 1: เลือก “การทดสอบการระบุอัตโนมัติ” เครื่องจะระบุรุ่นโดยอัตโนมัติตามเซ็นเซอร์ไนโตรเจนและออกซิเจน (ข้อมูลนี้ใช้สำหรับการอ้างอิงสำหรับบุคลากรซ่อมบำรุงเท่านั้น ไม่ใช่เกณฑ์เดียวสำหรับการซ่อมบำรุง)วิธีที่ 2: เลือก “การทดสอบการระบุด้วยตนเอง” และเลือกโปรแกรมทดสอบที่สอดคล้องกันด้วยตนเองตามประเภทต่างๆ ของเซ็นเซอร์ไนโตรเจนและออกซิเจน
หากสาย CAN ไม่ได้เชื่อมต่ออย่างถูกต้อง หรือมีปัญหากับเซ็นเซอร์ไนโตรเจนและออกซิเจน จะไม่พบสัญญาณ CAN
ขั้นตอนที่ 5:
เมื่อการเชื่อมต่อเสร็จสมบูรณ์ ให้คลิกปุ่ม Go จากนั้นเข้าสู่การทดสอบเซ็นเซอร์ไนโตรเจนและออกซิเจน หลังจาก 300 วินาที จะแสดงความเข้มข้นของไนโตรเจนและออกซิเจนและความเข้มข้นของออกซิเจน หากเซ็นเซอร์ไนโตรเจนและออกซิเจนเสียหาย เครื่องจะรายงานรหัสข้อผิดพลาดที่เกี่ยวข้อง

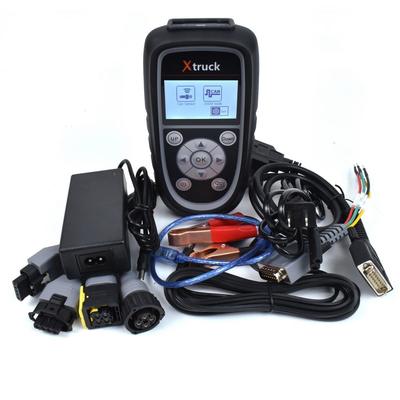

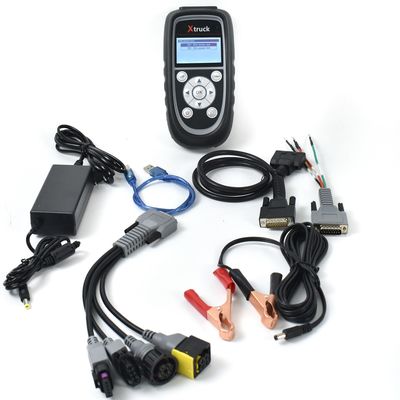

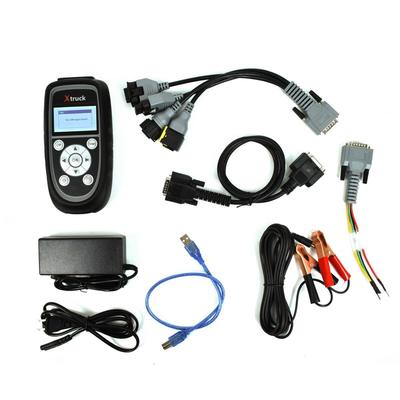

แพ็คเกจรวม:
1 ชิ้น x Xtruck Y005 หน่วยหลัก
1 ชิ้น x อะแดปเตอร์แปลงไฟ

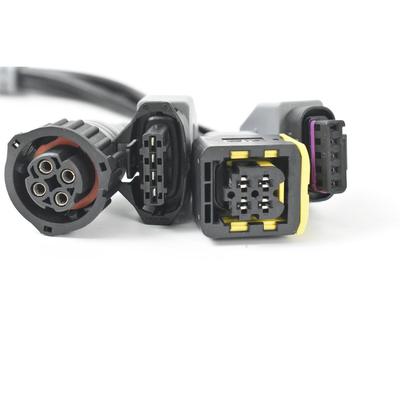

1 ชิ้น x สายทดสอบไนโตรเจนและออกซิเจนแบบสี่ในหนึ่งเดียว


1 ชิ้น x สายทดสอบหลัก DB15

1 ชิ้น x สายอัปเดตอุปกรณ์
1 ชิ้น x สายไฟที่จุดบุหรี่ (ตัวผู้และตัวเมีย)
