Xtruck Y005 เครื่องมือทดสอบเซนเซอร์ไนโตรเจนออกไซด์เครื่องยนต์ดีเซล

สแกนการวินิจฉัย CAN สําหรับรถบรรทุกหนัก

ป้ายกํากับ:การแยก:

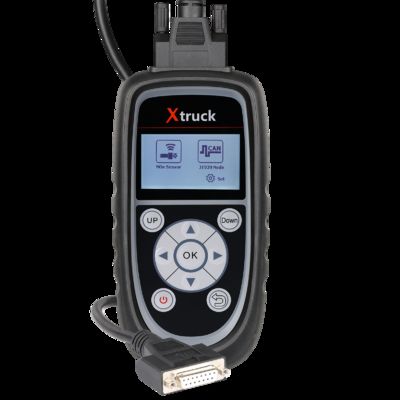

เครื่องตรวจจับสาร NOx Xtruck Y005 ได้ถูกออกแบบมาเพื่อช่วยช่างบํารุงรักษารถยนต์ได้อย่างง่ายดายและรวดเร็วในการกําหนดปัญหาของบัสหรือโมดูล CAN
ด้วยตัวตรวจจับ NOx ของ Xtruck Y005 คุณสามารถหาปัญหาความบกพร่องในวงจร CAN หรือถ้าโมดูล NOx ได้รับความเสียหายเร็วขึ้น

หลักหน้าที่:

1.รวดเร็วตรวจสอบว่ามีปัญหากับสาย CANbus หรือโมดูล
2.รวดเร็วตรวจสอบว่าโมดูลออกไซด์ไนโตรเจนเสียหาย
3.ช่วยพนักงานบํารุงรักษาอย่างรวดเร็ว เพื่อกําหนดปัญหา

รายการของรุ่นที่ทดสอบ:

โปรแกรมอัพเดท:ออนไลน์อัพเดท & ฟรี

การรับประกัน:การรับประกัน 1 ปี บริการหลังการขายตลอดชีวิต

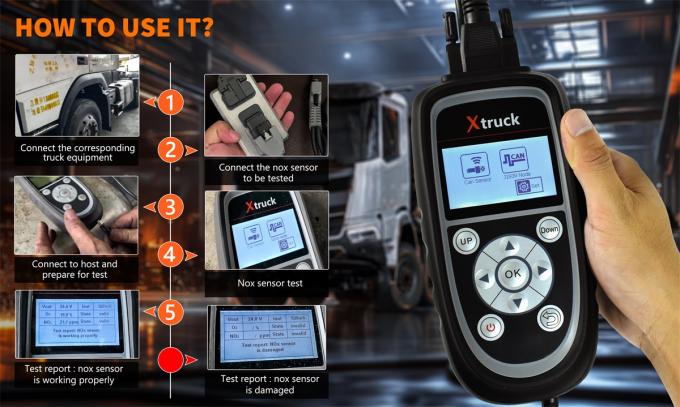

วิธีการใช้มัน

1. Oปลายหนึ่งของสายทดสอบหลักถูกเชื่อมต่อกับอุปกรณ์ และปลายอีกด้านถูกเชื่อมต่อกับเซ็นเซอร์ไนโตรเจนและออกซิเจน
2. ไนโตรเจนและออกซิเจนเซ็นเซอร์ความร้อน
3. ติดต่อเซ็นเซอร์ไนโตรเจนและออกซิเจน, และคลิกการทดสอบเซ็นเซอร์ NOx, เลือก 24V หรือ 12V การทดสอบเซ็นเซอร์ NOx
4. เลือกรุ่นที่ตรงกัน
5เมื่อการเชื่อมต่อเสร็จลง คลิกปุ่ม "Go" แล้วใส่การทดสอบของเซ็นเซอร์ไนโตรเจนและออกซิเจน หลังจาก 300 วินาทีจะแสดงปริมาณไนโตรเจนและออกซิเจน และปริมาณออกซิเจน. หากเซ็นเซอร์ไนโตรเจนและออกซิเจนได้รับความเสียหาย เครื่องจะแจ้งรหัสความผิดพลาดที่ตรงกัน

อุปกรณ์ปฏิบัติการราคากลาง

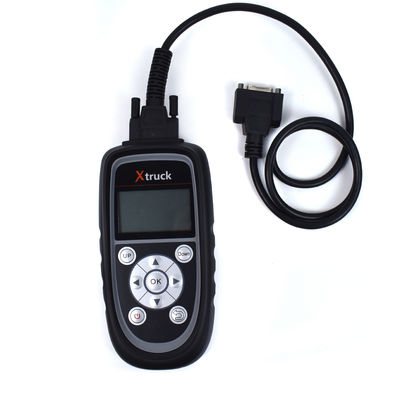

1,วิธีเชื่อมต่อระหว่างสายทดสอบหลักและอุปกรณ์ ดังที่แสดงอยู่ด้านขวา
2กดไฟฟ้าเป็นเวลา 3 วินาที เพื่อเข้าสู่เมนู ดังที่แสดงอยู่ด้านขวา

1) การค้นหา Node CAN-bus
ฟังก์ชันนี้สามารถช่วยหา thelost node ผ่านอินเตอร์เฟซ OBD ที่สามารถหาอุปกรณ์บนบัส CAN
ขั้นแรกจุดหนึ่งของสายทดสอบหลักเชื่อมต่อกับอุปกรณ์ และจุดอื่นเชื่อมต่อกับการตรวจสอบการติดต่อ
ขั้นตอนที่ 2:หากสายเชื่อมเชื่อมถูกต้อง กดหน่วย CAN ของอุปกรณ์เพื่อค้นหาโดยอัตโนมัติ
รอสักสองสามวินาทีและอุปกรณ์จะค้นหาโดยอัตโนมัติสําหรับโมดูล CAN ของรถยนต์ที่ไร้ความผิดพลาด

2) เครื่องทดสอบเซนเซอร์ไนโตรเจนและออกซิเจน

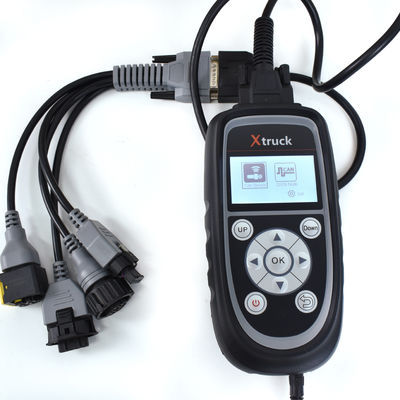

ขั้นตอนที่ 1: จุดหนึ่งของสายทดสอบหลักถูกเชื่อมต่อกับอุปกรณ์ และจุดอื่นถูกเชื่อมต่อกับเซ็นเซอร์ไนโตรเจนและออกซิเจน
ขั้นตอนที่ 2:การทําความร้อนของเซ็นเซอร์ไนโตรเจนและออกซิเจน
หมายเหตุ: เซ็นเซอร์ไนโตรเจนและออกซิเจนเองต้องอุ่น เพื่อวัดความถี่ของไนโตรเจนและออกซิเจนและความถี่ของออกซิเจนอย่างแม่นยําหรือใช้พลังงานของแบตเตอรี่ 24Vหากไม่ปฏิบัติตามขั้นตอนมาตรฐาน มันอาจทําให้เกิดความเสียหายต่ออุปกรณ์และรถยนต์ และบริษัทจะไม่รับผิดชอบตามกฎหมาย
ขั้นตอนที่ 3:ติดต่อเซ็นเซอร์ไนโตรเจนและออกซิเจน และคลิกการทดสอบเซ็นเซอร์ NOx เลือกการทดสอบเซ็นเซอร์ NOx 24V หรือ 12V
หมายเหตุ: กรุณายืนยันว่าไฟฟ้าของเซ็นเซอร์ไนโตรเจนและออกซิเจนคือ 24V / 12V การเลือกผิดจะทําลายเซ็นเซอร์ไนโตรเจนและออกซิเจน
ขั้นตอนที่ 4: เลือกรุ่นที่เหมาะสม
วิธีที่ 1: เลือก "การทดสอบการระบุอัตโนมัติ" เครื่องจะระบุแบบอย่างอัตโนมัติตามเซ็นเซอร์ไนโตรเจนและออกซิเจน(ข้อมูลนี้เป็นข้อมูลเฉพาะสําหรับพนักงานบํารุงรักษาไม่เป็นเกณฑ์เดียวสําหรับการเลี้ยงชีพ)
วิธีที่ 2: เลือก "การทดสอบการระบุตัวด้วยมือ" และเลือกโปรแกรมการทดสอบที่ตรงกันตามประเภทของเซนเซอร์ไนโตรเจนและออกซิเจนที่แตกต่างกัน
หากสาย CAN ไม่เชื่อมต่ออย่างถูกต้อง หรือมีปัญหากับเซ็นเซอร์ไนโตรเจนและออกซิเจน สัญญาณ CAN จะไม่สามารถพบได้
ขั้นตอนที่ 5:
เมื่อการเชื่อมต่อเสร็จ, กดปุ่ม Go, และจากนั้นใส่การทดสอบของเซ็นเซอร์ไนโตรเจนและออกซิเจน.จะแสดงปริมาณไนโตรเจนและออกซิเจน และปริมาณออกซิเจน. หากเซ็นเซอร์ไนโตรเจนและออกซิเจนได้รับความเสียหาย เครื่องจะแจ้งรหัสความผิดพลาดที่ตรงกัน

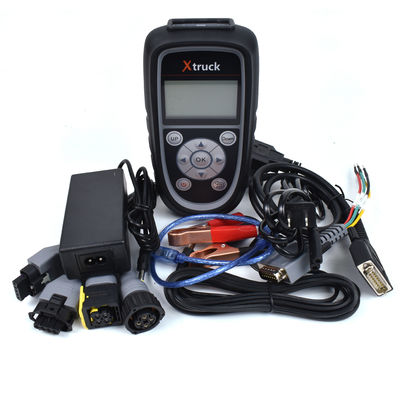

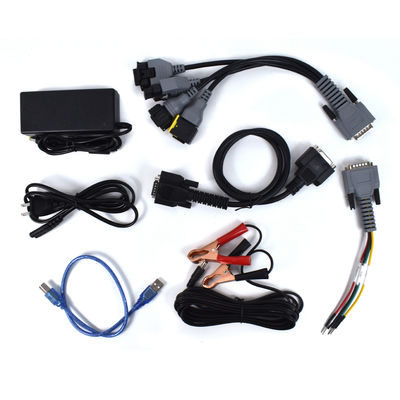

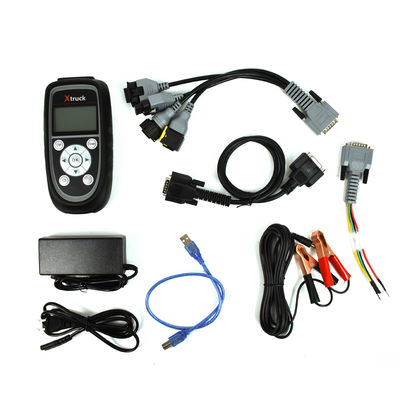

แพ็คเกจรวม:

1pc x Xtruck Y005 หน่วยหลัก
1pc x เครื่องปรับพลังงาน

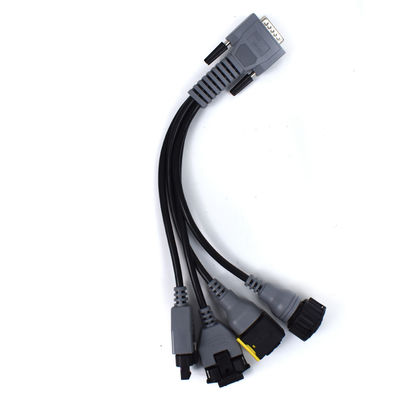

1pc x สี่ในหนึ่งสายทดสอบไนโตรเจนและออกซิเจน

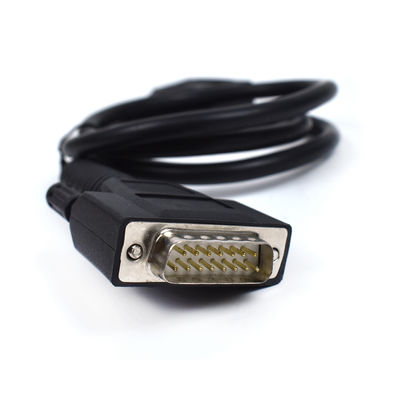

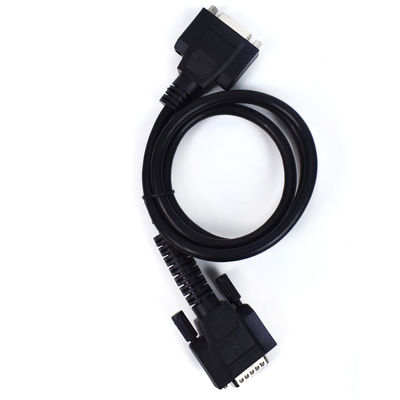

1pc x DB15 สายทดสอบหลัก
1pc x เส้นการอัพเดทอุปกรณ์
1pc x เส้นเครื่องจุดบุหรี่ (ชาย&หญิง)
