XTOOL M822 M821 Key Emulator สำหรับ Toyota A8 สำหรับสาย Benz การเขียนโปรแกรมกุญแจทั้งหมดที่หายไป ต้องทำงานร่วมกับโปรแกรมเมอร์ KC501 สำหรับ PAD3

XTOOL M822 Adapter Key Programmer สำหรับ Toyota 8A/Mercedes-Benz กุญแจทั้งหมดหาย ทำงานร่วมกับ XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP ด้วยอะแดปเตอร์ M822 TOYOTA คุณสามารถประหยัดเวลาในการคำนวณได้ถึง 65% หรือไม่ต้องเสียบและถอดกุญแจจำลองนับร้อยครั้ง

• สำหรับ Toyota 8A กุญแจแบบใบมีดทั้งหมดหาย การตั้งโปรแกรม
• 2014-2019 สำหรับ TOYOTA 4A/8A การตั้งโปรแกรมกุญแจอัจฉริยะ
• ไม่ต้องใช้ Pincode
• เพิ่มกุญแจ/กุญแจทั้งหมดหาย
• ไม่จำเป็นต้องใช้กุญแจพิเศษ

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• แท็บเล็ต XTOOL (ตัวอย่างเช่น X100PAD Elite XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• สายหลักและขั้วต่อ OBD2-16
• อะแดปเตอร์สื่อสาร M822
• สายรัดเฉพาะสำหรับ Toyota 8A
• เครื่องตั้งโปรแกรมกุญแจ KC100
• KS-1 กุญแจจำลอง Toyota
• การเชื่อมต่อเครือข่าย

• 2014~2019
• สำหรับ Toyota Levin
• สำหรับ Corolla
• สำหรับ RAV4
• สำหรับ Prado
• สำหรับ Land Cruiser
• สำหรับ Camry
• สำหรับ Highlander
• สำหรับ Reiz
• สำหรับ Sienna
• สำหรับ Hiace
• สำหรับ Hilux
• สำหรับ Crown Kluger
• สำหรับ Aygo พร้อมกล่อง IMMO F3-F4-K6-S6

หมายเหตุ: ไม่สามารถใช้กับรถยนต์รุ่นอเมริกันที่มีกุญแจแบบใบมีดชิป "H" ได้ สำหรับรุ่นเหล่านี้ โปรดใช้ฟังก์ชัน Reset IMMO ที่รองรับบน X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO

สาย M822+J1K02 Benz สำหรับ Mercedes-Benz กุญแจทั้งหมดหาย อะแดปเตอร์สื่อสาร ใช้สำหรับการตั้งโปรแกรมกุญแจทั้งหมดหายสำหรับโมดูล Mercedes-Benz หลายตัวให้เสร็จสมบูรณ์และปรับปรุงให้ดีที่สุด

หมายเหตุ: อะแดปเตอร์ M822 ต้องใช้กับอุปกรณ์ตั้งโปรแกรมกุญแจ XTOOL ขั้นสูง เช่น X100 Pad3/X100 Max และเครื่องตั้งโปรแกรมกุญแจ KC501

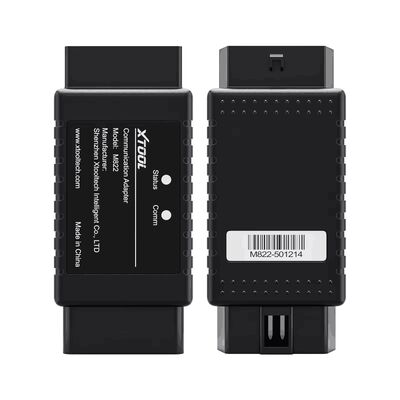

• 1. พอร์ต OBD-16: ใช้สำหรับเชื่อมต่อกับสายสื่อสาร J1Z02_for BENZ หรือเชื่อมต่อกับโมดูล EIS/EZS ผ่านสาย DuPont

  *ข้อควรระวัง: อย่าเชื่อมต่อกับพอร์ต OBD บนรถโดยตรง

• 2. ไฟแสดงสถานะ: แสดงสถานะพลังงานของอะแดปเตอร์ เมื่อไฟสีแดงติด แสดงว่าเปิดเครื่อง

• 3. ไฟสื่อสาร: แสดงสถานะการสื่อสารของอะแดปเตอร์ เมื่อไฟสีน้ำเงินติด แสดงว่าอะแดปเตอร์กำลังสื่อสารกับแท็บเล็ต

• 4. พอร์ต DB15: ใช้สำหรับเชื่อมต่อกับสายหลักของแท็บเล็ต XTOOL

  *หมายเหตุ: ก่อนเชื่อมต่อกับอะแดปเตอร์ M822 โปรดถอดขั้วต่อ OBD2-16 ออกจากสายหลัก

• 1. เชื่อมต่อ KC100/KC501 กับอุปกรณ์ผ่าน USB และเตรียม KS-1
• 2. เชื่อมต่ออุปกรณ์ (หรือกล่อง VCI) กับอะแดปเตอร์ M822 โดยใช้สายหลัก
• 3. เชื่อมต่อสาย Toyota กับรถโดยใช้พอร์ต OBD
• 4. ถอดคลิปแบตเตอรี่ออกจากรถและใช้คลิปแบตเตอรี่เพื่อเชื่อมต่อสายเคเบิลกับแบตเตอรี่
• 5. ถอดฟิวส์ออกจากกล่องฟิวส์ จากนั้นเสียบสายเคเบิลเข้าไป
• 6. ค้นหาพอร์ตตัวผู้ 12V DC จากสาย Toyota และเชื่อมต่อกับพอร์ตตัวเมีย 12V DC จากสายหลัก

หมายเหตุ: สำหรับรุ่นที่แตกต่างกัน วิธีการเชื่อมต่ออาจไม่เหมือนกัน บางครั้งอาจต้องใช้สายต่อขยาย และฟิวส์อาจแตกต่างกัน โปรดตรวจสอบแท็บเล็ต XTOOL สำหรับแผนภาพการเดินสายโดยละเอียดเมื่อเชื่อมต่อกับรถยนต์และกล่องฟิวส์

• 1. เชื่อมต่อ KC100/KC501 กับอุปกรณ์ผ่าน USB และเตรียม KS-1
• 2. เชื่อมต่อระบบป้องกันการโจรกรรมเข้ากับสายแท่น Toyota
• 3. เชื่อมต่อสายหลักและสายแท่น Toyota ผ่านอะแดปเตอร์ M822
• 4. เชื่อมต่ออะแดปเตอร์ 12V DC เข้ากับสายหลัก

1.

   (1) เปิดซอฟต์แวร์สำหรับ Toyota (V26.90 หรือสูงกว่า) และไปที่เมนู: By Type – All blade Key lost(8A) หลังจากนั้น เมนูนี้จะปรากฏขึ้น

2.

   (2) เลือก Read Immobilizer data ระบบจะแจ้งให้คุณเชื่อมต่อกับเครือข่าย จากนั้นจะบอกวิธีเชื่อมต่อกับรถยนต์ โปรดตรวจสอบ "แผนภาพการเดินสาย" สำหรับวิธีการเชื่อมต่อโดยละเอียด

3.

   (3) หลังจากเชื่อมต่อกับรถยนต์อย่างถูกต้องแล้ว คลิก "OK" และอุปกรณ์จะดึงข้อมูลจากระบบป้องกันการโจรกรรม ซึ่งจะใช้เวลาไม่เกิน 3 นาที โปรดรออย่างอดทน

4.

   (4) หลังจากอ่านข้อมูลแล้ว คุณสามารถตั้งชื่อไฟล์ข้อมูลและบันทึกไว้ในโฟลเดอร์ Adapter/สำหรับ Toyota

5.

   (5) ตอนนี้โปรดถอดอะแดปเตอร์ M822 ออกและคืนรถกลับสู่สภาพเดิม

6.

   (6) ตรวจสอบให้แน่ใจว่า KC100/KC501 เชื่อมต่ออยู่และ KS-1 พร้อมใช้งาน และอุปกรณ์ยังคงเชื่อมต่อกับเครือข่าย จากนั้นคลิกเมนู "Generate 8A simulated key" และเลือกไฟล์ข้อมูลที่คุณบันทึกไว้ก่อนหน้านี้

7.

   (7) เลือกตำแหน่งกุญแจ โปรดทราบว่าทุกตำแหน่งมี ID อยู่ภายใน แต่มีเพียงบางตำแหน่งเท่านั้นที่ตรงกับกุญแจที่ลงทะเบียนไว้ โดยปกติ (หากไม่มีกุญแจใดที่ถูกลบไป) ตำแหน่งกุญแจ 1 หรือ 2 จะมีกุญแจที่ลงทะเบียนอยู่ภายใน

8.

   (8) เชื่อมต่อ KC100 หรือ KC501 กับอุปกรณ์ และใส่ KS-1 เข้าไปในช่อง กุญแจหลักจำลองจะถูกสร้างขึ้น

9. (9) หลังจากสร้างกุญแจจำลองแล้ว โปรดตรวจสอบว่ากุญแจจำลองสามารถใช้งานได้หรือไม่ หากไม่ โปรดทำซ้ำขั้นตอนที่ 6-8 และอย่าลืมเปลี่ยนไปใช้ตำแหน่งกุญแจอื่น หากต้องการตรวจสอบกุญแจจำลอง ให้ถอดชิปออกจากกุญแจที่ยังไม่ได้ตั้งโปรแกรม วาง KS-1 ไว้ใกล้สวิตช์กุญแจ

10.

    (10) หากกุญแจสามารถใช้งานได้ โปรดไปที่ "OBD programming function" ด้วยกุญแจหลักจำลอง ขั้นตอนที่เหลือจะเหมือนกับการเพิ่มกุญแจ เราแนะนำให้ตรวจสอบจำนวนกุญแจที่ลงทะเบียนก่อน

11. *หมายเหตุ: KS-1 ที่จำลองขึ้นจะไม่แสดงเป็นกุญแจที่ลงทะเบียน ดังนั้นจึงจะไม่แสดงในจำนวนกุญแจ



    (11) คลิก "Add a key" ตรวจสอบประกาศที่ปรากฏขึ้น จากนั้นวาง KS-1 ไว้ใกล้สวิตช์กุญแจ และเสียบกุญแจใหม่ (ไม่มีชิป) เข้าไปในสวิตช์กุญแจและเปิดเครื่อง

12.

    (12) เมื่อไฟแสดงสถานะระบบป้องกันการโจรกรรมติดค้าง ให้ปิดสวิตช์กุญแจ ถอดกุญแจใหม่ออก ติดตั้งชิปภายในกุญแจใหม่ เสียบกุญแจเข้าไปในสวิตช์กุญแจ อย่าเปิดสวิตช์กุญแจ

13.

    (13) ตอนนี้ไฟแสดงสถานะระบบป้องกันการโจรกรรมจะกะพริบ รอประมาณ 1 นาที และดูว่าไฟแสดงสถานะดับหรือไม่ หากไฟแสดงสถานะดับ แสดงว่าได้เพิ่มกุญแจแล้ว และกระบวนการเสร็จสมบูรณ์ หากไม่ โปรดทำซ้ำขั้นตอนที่ 11-13

14.

    (14) หลังจากเสร็จสิ้นแล้ว ให้ตรวจสอบจำนวนกุญแจอีกครั้งและเปรียบเทียบกับผลลัพธ์ก่อนหน้า และดูว่ากุญแจได้รับการลงทะเบียนกับรถยนต์แล้วหรือไม่

• > โปรดตรวจสอบรูปภาพในอุปกรณ์เมื่อเชื่อมต่ออะแดปเตอร์ M822 และโมดูล EIS/EZS ผ่านสายเคเบิลสำหรับ Benz
• > ตัวจำลอง IR สำหรับ Mercedes-Benz ควรเสียบเข้ากับช่องของโมดูลเมื่อใช้งาน
• > สำหรับอุปกรณ์ที่มีกล่อง VCI ให้เชื่อมต่ออะแดปเตอร์ M822 กับกล่อง VCI โดยใช้สายหลัก และให้กล่อง VCI เชื่อมต่อกับอุปกรณ์ผ่าน Bluetooth คุณสามารถตรวจสอบรายละเอียดการเชื่อมต่อสำหรับอุปกรณ์ดังกล่าวได้ในอุปกรณ์
