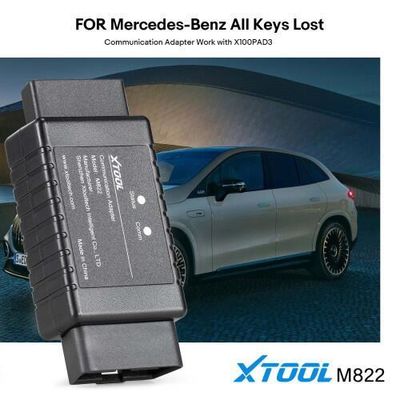

อะแดปเตอร์ XTOOL M821 M822 Mercedes-Benz ใช้งานร่วมกับ KC501/X100 Pad3/X100 Max Key Programmer สำหรับ Mercedes-Benz กรณีที่กุญแจทั้งหมดหาย

คําอธิบายสินค้า

XTOOL M821 M822 Adapter ทํางานกับ KC501/X100 Pad3/X100 Max Key Programmer สําหรับ Mercedes-Benz ทุกกุญแจหายไป

XTOOL M821 M822 Mercedes-Benz All Keys Lost Communication Adapter ใช้สําหรับการเสร็จสิ้นและปรับปรุงโปรแกรมการสูญเสียกุญแจทั้งหมดสําหรับโมดูล Mercedes-Benz หลายตัวคุณสามารถประหยัดมากถึง 65% ของเวลาคํานวณในกระบวนการหรือช่วยให้คุณไม่ต้องเชื่อมเอมูเลอเตอร์คีย์เข้าออกเป็นร้อยๆ ครั้ง

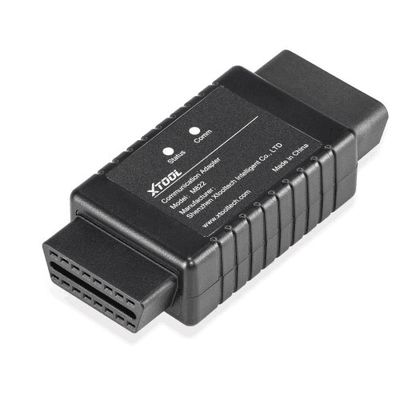

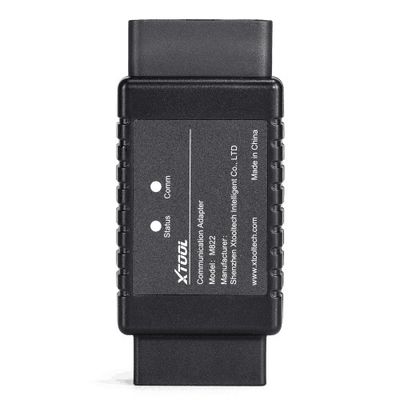

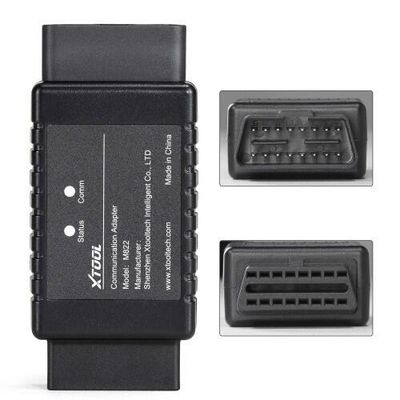

คุณสมบัติของ XTOOL M821 Adapter

1. สายพาน OBD-16: ใช้ในการเชื่อมต่อเคเบิลการสื่อสาร J1Z02_BENZ หรือเชื่อมต่อกับโมดูล EIS / EZS ผ่านเคเบิล DuPont
คําเตือน: อย่าเชื่อมต่อกับพอร์ต OBD บนรถโดยตรง
2. State Light: แสดงสถานะการใช้ไฟของตัวปรับไฟ เมื่อไฟแดงส่อง
3. Comm Light: แสดงสถานะการสื่อสารของตัวปรับไฟ เมื่อมีไฟฟ้าสว่าง นั่นแสดงให้เห็นว่าตัวปรับไฟกําลังสื่อสารกับแท็บเล็ต
4.พอร์ต DB15: ใช้ในการเชื่อมต่อกับเคเบิลหลักของแท็บเล็ต XTOOL
หมายเหตุ: ก่อนเชื่อมต่อกับตัวปรับ M821 กรุณาตัดสายเชื่อม OBD2-16 ออกจากสายหลัก

คําเตือน:
1ต้องทํางานกับ XTOOLKC501,PAD3,PAD3 SE
2กรุณาอัพเดทโปรแกรมเมอร์ซีเดสเบนซ์ คีย์ ให้เป็นเวอร์ชั่น 27 ล่าสุด10
3. Mercedes-Benz การทํางานโปรแกรมที่สูญเสียทั้งหมดควรทําผ่านระบบออนไลน์. กรุณาให้แน่ใจว่าคุณกําลังเชื่อมต่อกับเครือข่ายโต๊ะเมื่อการประมวลผล.



XTOOL M821 วิธีการเชื่อมต่อตัวปรับ

1เชื่อม KC501 กับอุปกรณ์ผ่าน USB
2เชื่อมเอมูเลอเตอร์ IR Mercedes-Benz กับ KC501
3. ตัดสายเชื่อม OBD2 ออกจากสายสายหลัก แล้วเชื่อมอุปกรณ์ (หรือกล่อง VCI) กับตัวปรับ M821 โดยใช้สายสายหลัก
4เชื่อมไฟฟ้า 12 วอลต์กับสายไฟหลัก
5. เชื่อมต่อโมดูล EIS/EZS กับ Adapter M821 โดยใช้สาย J1K02_BENZ. กรุณาตรวจสอบรายละเอียดการเชื่อมต่อของอุปกรณ์
หมายเหตุ: กรุณาตรวจสอบภาพในอุปกรณ์เมื่อเชื่อมต่ออุปกรณ์ปรับ M821 และโมดูล EIS/EZS ผ่านสาย J1K02_BENZ
หมายเหตุ: เครื่องจําลอง IR Mercedes-Benz ควรติดต่อกับสล็อตของโมดูลเมื่อทํางาน
หมายเหตุ: สําหรับอุปกรณ์ที่มาพร้อมกับกล่อง VCI เชื่อมต่อตัวปรับ M821 กับกล่อง VCI โดยใช้สายหลัก และให้กล่อง VCI เชื่อมต่อกับอุปกรณ์ผ่าน Bluetooth
คุณสามารถตรวจสอบรายละเอียดการเชื่อมต่อสําหรับอุปกรณ์ดังกล่าวในอุปกรณ์

XTOOL M821 โมดูล EIS รองรับตัวปรับ

W164 ((OLD) W166 W204 W212 ((NY)
W164 ((NEW) W216 W221 W211

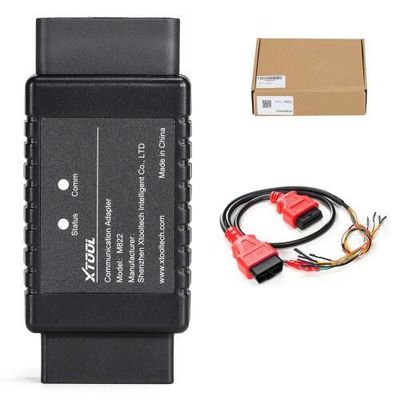

รายการแพคเกจ:

1pc x Mercedes-Benz AKL แอดป์เตอร์

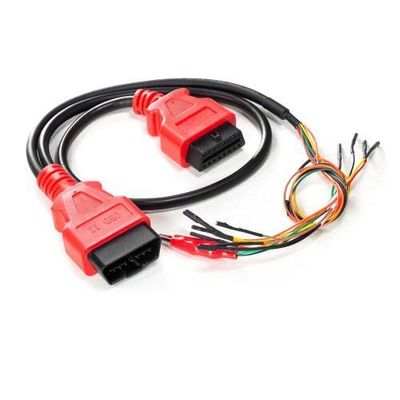

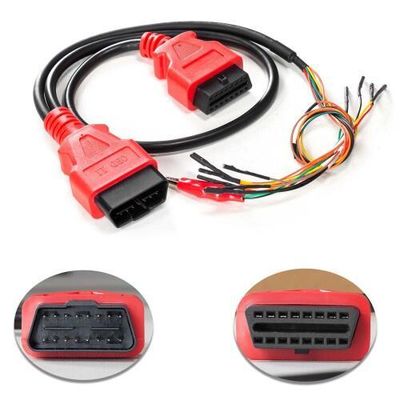

1pc x J1K02_BENZ สายเชื่อม
1pc x M821 คู่มือรวดเร็ว
