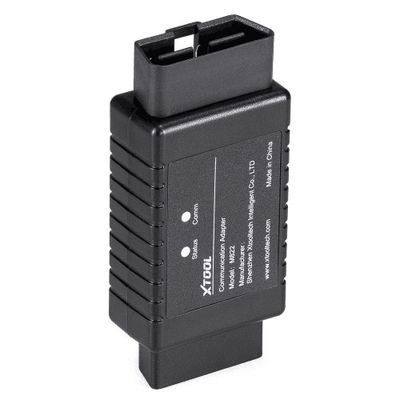

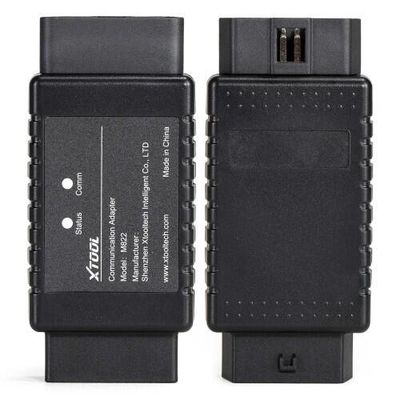

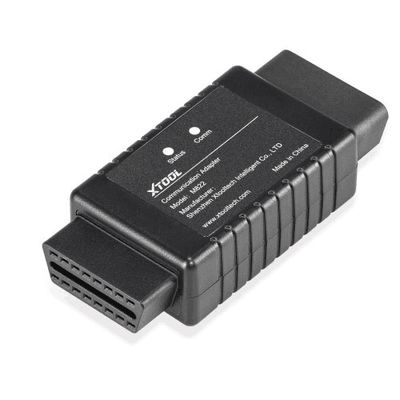

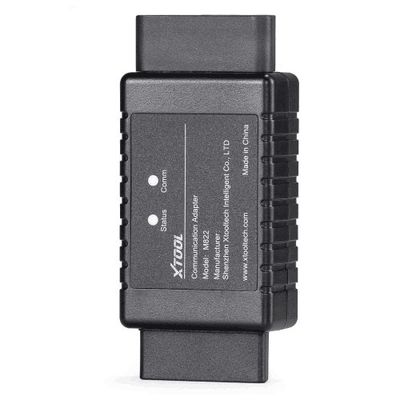

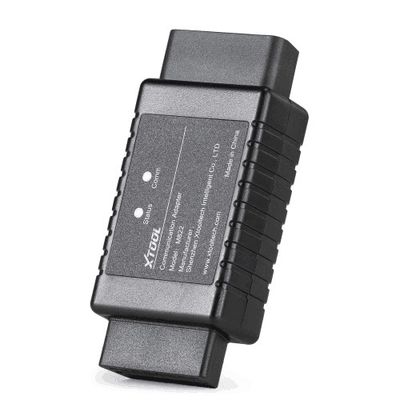

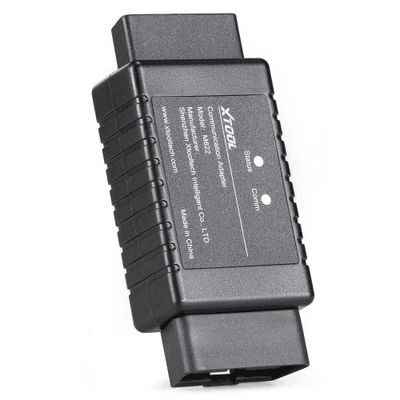

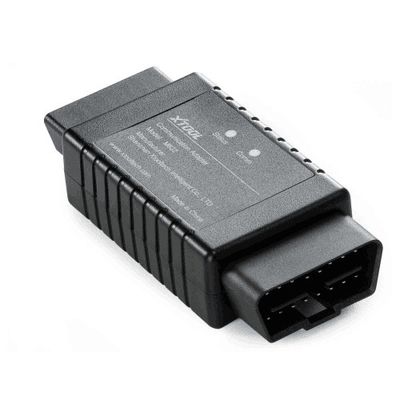

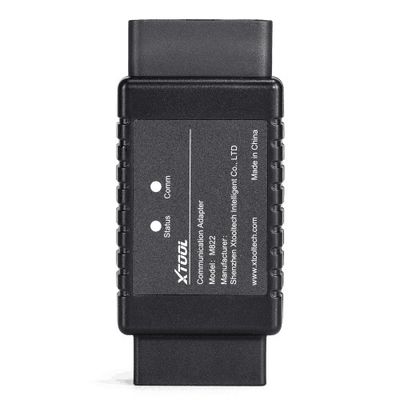

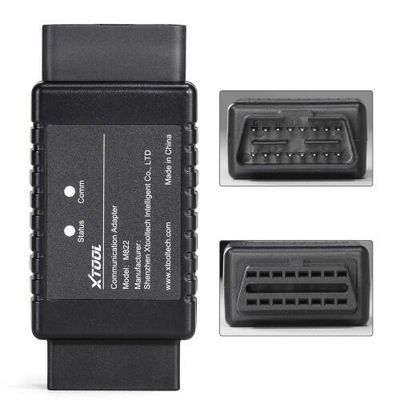

XTOOL M822 TOYOTA Adapter ทํางานกับ KC501/ KS-1 Emulator สําหรับ X100PAD3/X100PAD Elite/X100MAX สําหรับ Toyota 8A ทุกคีย์สูญเสียการเขียนโปรแกรม

คำอธิบายผลิตภัณฑ์

XTOOL M822 Adapter Key Programmer สำหรับ Toyota 8A/Mercedes-Benz AIl Keys Lost ทำงานร่วมกับ XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

ด้วย M822 TOYOTA Adapter คุณสามารถประหยัดเวลาในการคำนวณได้มากถึง 65% หรือช่วยให้คุณไม่ต้องเสียบและถอดตัวจำลองกุญแจหลายร้อยครั้ง

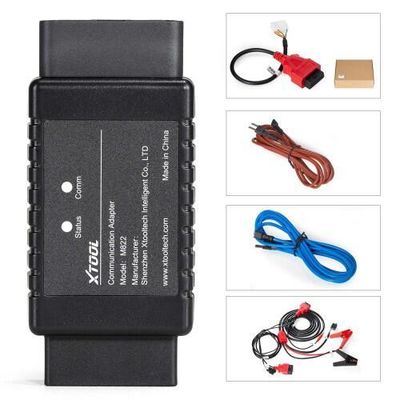

เครื่องมือที่คุณต้องการ:

XTOOL Tablet (ใช้ X100PAD Elite เป็นตัวอย่าง XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

สายหลัก & ตัวเชื่อมต่อ OBD2-16

M822 Communication Adapter

ชุดสายไฟเฉพาะ Toyota 8A

KC100 Key Programmer

KS-1 Toyota Key Emulator

การเชื่อมต่อเครือข่าย

รุ่นที่รองรับ:

2014~2019

สำหรับ Toyota Levin
สำหรับ Corolla
สำหรับ RAV4
สำหรับ Prado
สำหรับ Land Cruiser
สำหรับ Camry
สำหรับ Highlander
สำหรับ Reiz
สำหรับ Sienna
สำหรับ Hiace
สำหรับ Hilux
สำหรับ Crown Kluger
สำหรับ Aygo พร้อมกล่อง IMMO F3-F4-K6-S6

หมายเหตุ:ไม่สามารถใช้งานร่วมกับรุ่นอเมริกาที่มีกุญแจใบมีดชิป “H” สำหรับรุ่นเหล่านี้ โปรดใช้ฟังก์ชัน Reset IMMO ที่รองรับบน X100PAD3/X100PAD Elite/X100MAX

วิธีการเชื่อมต่อ

เชื่อมต่อผ่าน OBD:

เชื่อมต่อ KC100/KC501 กับอุปกรณ์ผ่าน USB และเตรียม KS-1
เชื่อมต่ออุปกรณ์ (หรือกล่อง VCI) กับ M822 Adapter โดยใช้สายหลัก
เชื่อมต่อสาย Toyota เข้ากับรถโดยใช้พอร์ต OBD
นำคลิปแบตเตอรี่ออกจากรถและใช้คลิปแบตเตอรี่เพื่อเชื่อมต่อสายเคเบิลกับแบตเตอรี่
นำฟิวส์ออกจากกล่องฟิวส์แล้วเสียบสายเคเบิลเข้าไป
ค้นหาพอร์ตตัวผู้ DC 12V จากสาย Toyota และเชื่อมต่อกับพอร์ตตัวเมีย DC 12V จากสายหลัก

หมายเหตุ:

สำหรับรุ่นต่างๆ วิธีการเชื่อมต่ออาจไม่เหมือนกัน บางครั้งจำเป็นต้องใช้สายต่อ และฟิวส์อาจแตกต่างกัน โปรดตรวจสอบแท็บเล็ต XTOOL สำหรับแผนผังการเดินสายโดยละเอียดเมื่อเชื่อมต่อกับรถยนต์และกล่องฟิวส์

เชื่อมต่อบนม้านั่ง:

เชื่อมต่อ KC100/KC501 กับอุปกรณ์ผ่าน USB และเตรียม KS-1
เชื่อมต่อ immobilizer กับสายม้านั่ง Toyota
เชื่อมต่อสายหลักและสายม้านั่ง Toyota ผ่าน M822 adapter
เชื่อมต่ออะแดปเตอร์ DC 12V เข้ากับสายหลัก

วิธีการทำกุญแจหายทั้งหมดสำหรับ Toyota 8A ด้วย M822:

1. เปิดซอฟต์แวร์ Toyota (V26.90 หรือสูงกว่า) และไปที่เมนูเหล่านี้: By Type – All blade Key lost(8A) หลังจากนั้น เมนูนี้จะปรากฏขึ้น
2. เลือก Read Immobilizer data จะแจ้งให้คุณเชื่อมต่อกับเครือข่าย จากนั้นบอกวิธีเชื่อมต่อกับรถยนต์ โปรดตรวจสอบ “Wiring diagram” สำหรับวิธีการเชื่อมต่อโดยละเอียด
3. หลังจากเชื่อมต่อกับรถยนต์อย่างถูกต้องแล้ว ให้คลิก “OK” และอุปกรณ์จะดึงข้อมูลจาก immobilizer ซึ่งจะใช้เวลาไม่เกิน 3 นาที โปรดรออย่างอดทน
4. หลังจากอ่านข้อมูลแล้ว คุณสามารถตั้งชื่อไฟล์ข้อมูลและบันทึกไว้ในโฟลเดอร์ Adapter/Toyota
5. ตอนนี้โปรดถอด M822 Adapter และเปลี่ยนรถยนต์กลับสู่สภาพเดิม
6. ตรวจสอบให้แน่ใจว่า KC100/KC501 เชื่อมต่ออยู่ และ KS-1 พร้อมแล้ว และอุปกรณ์ยังคงเชื่อมต่อกับเครือข่าย จากนั้นคลิกเมนู “Generate 8A simulated key” และเลือกไฟล์ข้อมูลที่คุณบันทึกไว้ก่อนหน้านี้
7. เลือกตำแหน่งกุญแจ โปรดทราบว่าตำแหน่งทั้งหมดมี ID อยู่ภายใน แต่มีเพียงบางส่วนเท่านั้นที่สอดคล้องกับกุญแจที่ลงทะเบียน โดยปกติ (หากไม่มีกุญแจใดๆ ที่ถูกลบ) ตำแหน่งกุญแจ 1 หรือ 2 จะมีกุญแจที่ลงทะเบียนอยู่ภายใน
8. เชื่อมต่อ KC100 หรือ KC501 กับอุปกรณ์ และใส่ KS-1 เข้าไปในช่อง จะมีการสร้างกุญแจหลักย่อยจำลอง
9. หลังจากสร้างกุญแจจำลองแล้ว โปรดตรวจสอบว่าสามารถใช้กุญแจจำลองได้หรือไม่ ถ้าไม่ได้ โปรดทำซ้ำขั้นตอนที่ 6-8 และอย่าลืมเปลี่ยนไปใช้ตำแหน่งกุญแจอื่น ในการตรวจสอบกุญแจจำลอง ให้นำชิปออกจากกุญแจที่ยังไม่ได้ตั้งโปรแกรม วาง KS-1 ใกล้กับสวิตช์จุดระเบิด ใส่กุญแจและดูว่ารถสามารถเปิดได้หรือไม่ ไฟแสดงสถานะ immobilizer จะดับลงด้วย
10. หากสามารถใช้กุญแจได้ โปรดไปที่ “OBD programming function” ด้วยกุญแจหลักย่อยจำลอง ส่วนที่เหลือของกระบวนการจะเหมือนกับการเพิ่มกุญแจ เราขอแนะนำให้ตรวจสอบจำนวนกุญแจที่ลงทะเบียนก่อน
หมายเหตุ: KS-1 ที่จำลองขึ้นจะไม่แสดงเป็นกุญแจที่ลงทะเบียน ดังนั้นจะไม่แสดงในจำนวนกุญแจ
11. คลิก “Add a key” ตรวจสอบประกาศที่ออกมา จากนั้นวาง KS-1 ใกล้กับสวิตช์จุดระเบิด และใส่กุญแจใหม่ (ไม่มีชิป) เข้าไปในสวิตช์จุดระเบิดแล้วเปิด
12. เมื่อไฟแสดงสถานะ immobilizer ติดสว่างตลอดเวลา ให้ปิดสวิตช์จุดระเบิด นำกุญแจใหม่ออก ติดตั้งชิปภายในกุญแจใหม่ ใส่กุญแจเข้าไปในสวิตช์จุดระเบิด อย่าเปิดสวิตช์จุดระเบิด
13. ตอนนี้ไฟแสดงสถานะ immobilizer จะกะพริบ รอประมาณ 1 นาที และดูว่าไฟแสดงสถานะดับลงหรือไม่ หากไฟแสดงสถานะดับลง แสดงว่าได้เพิ่มกุญแจแล้ว และกระบวนการเสร็จสมบูรณ์ หากไม่เป็นเช่นนั้น โปรดทำซ้ำขั้นตอนที่ 11-13
14. หลังจากเสร็จสิ้นแล้ว ให้ตรวจสอบจำนวนกุญแจอีกครั้งและเปรียบเทียบกับผลลัพธ์ก่อนหน้านี้ และดูว่ากุญแจได้รับการลงทะเบียนในรถยนต์หรือไม่

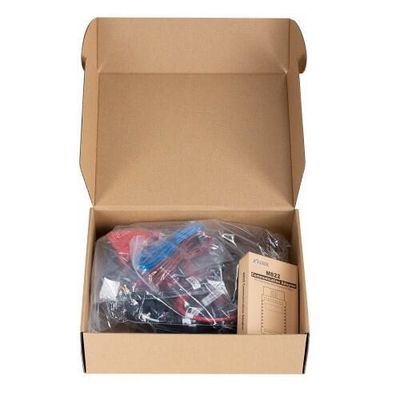

รายการแพ็คเกจ:

1 ชิ้น x XTOOL M822 TOYOTA Adapter
